Messgerät - Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske Berlin Bild 134,134-1,108-1
Herstellungsjahr: 1939
Bezeichnung: Universal – Messbrücke nach Wheatstone für Gleich und
Wechselstrom. Modell " Z II " .
Beschreibung: Widerstands – Schleifendraht – Messbrücke nach Wheatstone für
Gleich und Wechselspannung mittels Zusatzgerät ( Summer ) und
Telefonhörer.
Die kleine Messbrücke ist besonders zur Messung bei Montagearbeiten und im Betrieb. Sie kann für Messungen mit Gleich und Wechselstrom benutzt werden.
Für Gleichstrom Messungen enthält die Brücke eine leicht auswechselbare Taschenlampen Batterie von 4,5 Volt und ein Nullgalvanometer mit 15…0…15 Teilstrichen.
Der Messbereich geht von 0,05 Ω bei Gleichstrom b.z.w. 0,5 Ω bei Wechselstrom bis 50 kΩ. Die Wechselstrommessung erfolgt mit einer Frequenz von 800 Hz, sie wird erzeugt durch seitliches Anstecken des Summers und eines Telefonhörers.
Folgende Messungen sind möglich:
1. Widerstands – Messungen
2. Kabel – Fehlerortung ( Erdschluss )
3. Kabel – Fehlerortung ( Aderunterbrechung )
4. Kapazitätsvergleich
5. Widerstand von Flüssigen Substanzen ( Elektrolyten )
Techn. Daten von Beschreibung Fa. Siemens & Halske Berlin.
Die Kabelmeßschaltung ist zur Betriebsmäßigen Messung von Schwachstromkabeln ( Orts und Fernkabeln ) geeignet. Sie dient zur Widerstandsmessung und Fehlerortung ( bei Erdschluß und Leiterbruch ) mit Gleich - und Wechselstrom.
Die Einrichtung kann auch zum Vergleichen von Kapazitäten und zum Messen von Elektrolyten verwendet
werden.
Siemens & Halske Berlin Bild 134,134-1,108-1
Herstellungsjahr: 1939
Bezeichnung: Universal – Messbrücke nach Wheatstone für Gleich und
Wechselstrom. Modell " Z II " .
Messverfahren:
Alle Messungen werden nach der " Nullmethode " ( Brückenmethode ) ausgeführt. Die Messungen können sowohl mit Gleichstrom als auch mit Wechselstrom vorgenommen werden.
Ausführung:
Die Kabelmeßschaltung entspricht in der grundsätzlichen Ausführung der Form vom Modell " Z I " , jedoch hat sie keine eingebauten Vergleichskondensatoren. Für die Messung direkt von Kapazitäten ist deshalb ein besonderer Vergleichskondensator erforderlich. Der Widerstands - Messbereich ist gegenüber der Form " Z I " je um eine Dekade nach unten und oben erhöht. Ferner hat das Galvanometer keine Isolationsskala, sondern die bei " Nullinstrumenten " übliche Skala und zwar mit 15 ... 0 ... 15 Teilstrischen.
Für die Messungen kann die Messbrücke mit dem Summer im Koffer verbleiben. Eine kurze Anweisung im Deckel des Koffers gibt die Anleitung für die ausführbaren Messungen. Die Messergebnisse sind unter Berücksichtigung einfacher Messbereichsfaktoren unmittelbar abzulesen.
Messbereiche:
Widerstandsmessungen 0,04 ... 50 000 Ohm bei Gleichstrom, 0,4 ... 50 000 Ohm bei Wechselstrom, Messgenauigkeit mindestens 1 % bei Gleichstrom unt etwa 2 % bei Wechselstrom.
Techn. Daten von Beschreibung Fa. Siemens & Halske Berlin.
Die Meßschaltung ist zur Betriebsmäßigen Messung von Schwachstrom ( Orts und Feldkabeln ) geeignet. Sie ermöglicht außer Widerstands - , Isolations - und Kapazitätsmessungen auch Bestimmung des Fehlerortes der Leitung und zwar Erdschluß und Leiterbruch.
Der Messkoffer wird auch zum Messen von Elektrolyten verwendet.
Siemens & Halske Berlin Bild 134,134-1,108-1
Herstellungsjahr: 1939
Bezeichnung: Universal – Messbrücke nach Wheatstone für Gleich und
Wechselstrom. Modell " Z I " .
Messverfahren:
Zur Widerstands - ,Kapazitätsmessung und zur Fehlerortung wird die " Nullmethode " ( Brückenmethode ) benutzt, der Isolationswert wird nach dem Ausschlagverfahren gemessen. Die Messungen werden teils mit Gleichstrom teils mit Wechselstrom durchgeführt.
Ausführung:

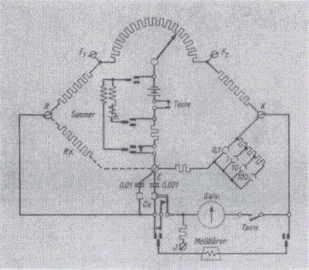

Die Einrichtung erhält eine kleine Wheatstonesche Messbrücke in der Form der " Z " Messbrücke.
Zur Messung mit Gleich - und Wechselstrom dienen eine in die Brücke eingebaute 4,5 Volt Taschenlampenbatterie und ein Zeigergalvanometer b.z.w. ein einsteckbarer Summer ( 800 Hz. ) und ein Messhörer. Als Stromquelle zum Betrieb des Summers dient die Taschenlampenbatterie. Für die Kapazitätsmessung sind zwei durch Stöpsel einschaltbare Vergleichkapazitäten eingebaut. Das Galvanometer ist als " Null " Ausschlaginstrument ausgeführt; es hat eine Isolationsskala von 0 ... 2 000 k Ohm.
Für die Messungen kann die Messbrücke mit dem Summer im Koffer verbleiben. Eine kurze Anweisung im Deckel des Koffers gibt die Anleitung für die ausführbaren Messungen. Die Messergebnisse sind unter Berücksichtigung einfacher Messbereichsfaktoren unmittelbar abzulesen.
Messbereiche:
Widerstandsmessungen 0,4 ... 5 000 Ohm bei Gleich und Wechselstrom;
Messgenauigkeit im Mittel mindestens 1 % bei Gleichstrom, etwa 2 % bei Wechselstrom.
Kapazitätsmessung 0,004 ... 0,5 uf, Meessgenauigkeit etwa 2 %.
Isolationsmessung 0 ... 2 M Ohm, Genauigkeit bei Nennspannung etwa 2 % vom Endausschlag.
Fehlerortung mit Gleichstrom bei Erdschluss, mit Wechselstrom bei gerissenem Kabel ( Kapazitätsmessung ).
Techn. Daten von Beschreibung Fa. Siemens & Halske Berlin.
