Siemens & Halske - Berlin

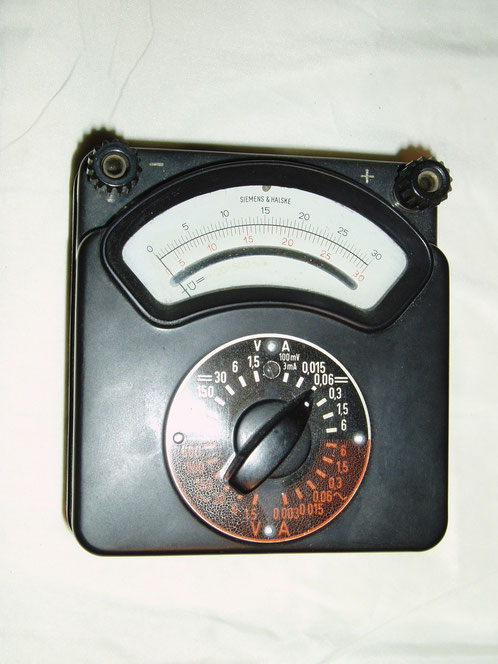

Siemens & Halske Brerlin Bild 19
Herstellungsjahr: 1950
Bezeichnung: Multizet – Instrument mit Gleichrichter.
Beschreibung: Betriebsmessgerät Klasse 1,0 für Gleich und Wechselstrom.
Das Instrument hat ein Drehspulmesswerk mit Kupferoxydul – Gleichrichter. Sie sind bei Gleich und Wechselstrom herunter bis zu sehr kleinen Strömen und Spannungen verwendbar und können bei Wechselstrom für Frequenzen von etwa 20 bis 5 000 Hz benutzt werden. Das Multizet – Instrument hat je 12 für Gleich
und Wechselstrom geeignete Messbereiche und zwar:
Messwerk und Messbereiche:
Strom = 0,003 bis 6,0 Ampere
Spannung = 1,5 bis 600 Volt
Messgenauigkeit = Gleichstrom + - 1 % Wechselstrom bis 500 Hz + - 1,5 %
Bis 2 000 Hz kommt in den Meßbereichen 6 Ampere und 600 Volt zu diesen 1,5 % ein
Frequenzfehler von etwa 0,5 % , bis 5 000 Hz kommt zu den + - 1,5 % allgemein ein
Frequenzfehler von etwa + - 1 % , in den
Messbereichen 6 Ampere und 600 Volt jedoch von etwa + - 2,5 % .
Der Teperatureinfluß für 10 ° C Temperaturveränderung zwischen 0 und 40 ° C liegt innerhalb + - 1,2 % vom Endwert.
Auszug Techn. Beschreibung Fa. Siemens.
