Messgerät - Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske Wernerwerk - Berlin Bild 227
Herstellungsjahr: ca. 1960

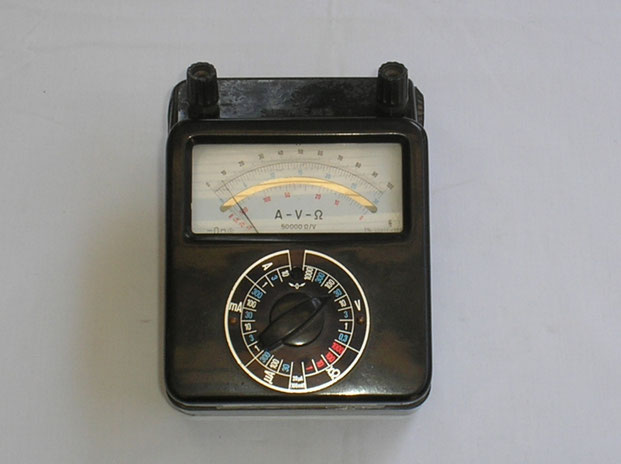

Bezeichnung: A – V - Ω - Multizet Instrument für Gleichstrom.
Beschreibung: Das µA – Multizet ist ein Gleichstrominstrument mit hohem
Innenwiderstand ( Ri = 50 000 Ω / Volt ) und sehr geringer
Stromaufnahme. Es eignet sich daher für Spannungsmessungen
an Messobjekten sehr kleiner Leistung, sowie zum Messen von
kleinen Gleichströmen und von Widerständen bis 5 MΩ.
Das Einstellen aller Messbereiche erfolgt mit einem Drehschalter über eine Messbereich Skala.
Für die Widerstandsmessung wird eine handelsübliche Trockenzelle 1,5 Volt benutzt.
Eine Rändelschraube neben der Plus - Klemme dient zum Nachjustieren bei sinkender Zellenspannung; eine Drucktaste seitlich neben der Minus – Klemme ermöglicht den für das Nachjustieren erforderlichen Kurzschluss der Klemmen herzustellen.
Messwerk und Messbereiche: Das Instrument besitzt ein Drehspulmesswerk mit
Doppel Skalen.
Schwarze Schrift: Bezeichnung 0 bis 100 für die Bereiche 1-10-100-1000
Blaue Schrift: Bezeichnung 0 bis 30 für die Bereiche 0,3-3-30-300
Rote Schrift: Bezeichnung 0 bis ∞ für die Bereiche 5-50-500 kΩ - 5 MΩ
Messgenauigkeit: 1,0 %
Innenwiderstand: Ri = 50 000 Ohm / Volt.
Die an den Instrumenten Klemmen verzeichnete Polung gilt bei Widerstandsmessungen mit umgekehrten Vorzeichen.
Techn. Daten von Originalbeschreibung Fa. Siemens & Halske Berlin.
