Messgerät - Elektrotechnik
Siemens & Halske - Berlin

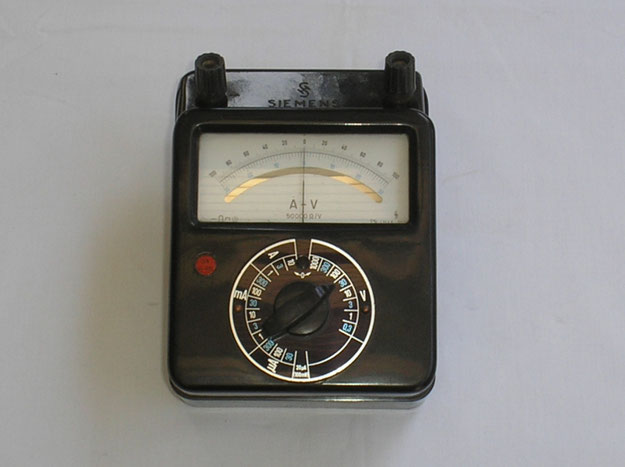

Siemens & Halske Wernerwerk - Berlin Bild 228
Herstellungsjahr: ca. 1960
Bezeichnung: A – V - Multizet Instrument für Gleichstrom.
Beschreibung: Das µA – Multizet ist ein Gleichstrominstrument mit hohem
Innenwiderstand ( Ri = 50 000 Ω / Volt ) und sehr geringer
Stromaufnahme. Es eignet sich daher für Spannungsmessungen an
Messobjekten sehr kleiner Leistung, sowie zum Messen von kleinen
Gleichströmen.
Das Einstellen aller Messbereiche erfolgt mit einem Drehschalter über eine Messbereich Skala.
Messwerk und Messbereiche:
Das Instrument besitzt ein Drehspulmesswerk mit Doppel
Skalen.
Schwarze Schrift: Bezeichnung 0 bis 100 für die Bereiche 1-10-100-1000
Blaue Schrift: Bezeichnung 0 bis 30 für die Bereiche 0,3-3-30-300
Messgenauigkeit: 1,0 %
Innenwiderstand: Ri = 50 000 Ohm / Volt.
Das Gerät unterscheidet sich vom Multizet A – V - Ohm
( Bild 227 ) dadurch, dass der Nullpunkt in der Mitte der Skala
sich befindet.
Widerstandsmessungen sind nicht möglich.
Alle Techn. Daten stimmen mit dem Gerät ( Bild 227 ) überein.
Techn. Daten von Originalbeschreibung Fa. Siemens & Halske Berlin.
