Messgerät - Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske - Berlin Bild 238
Herstellungsjahr: 1967

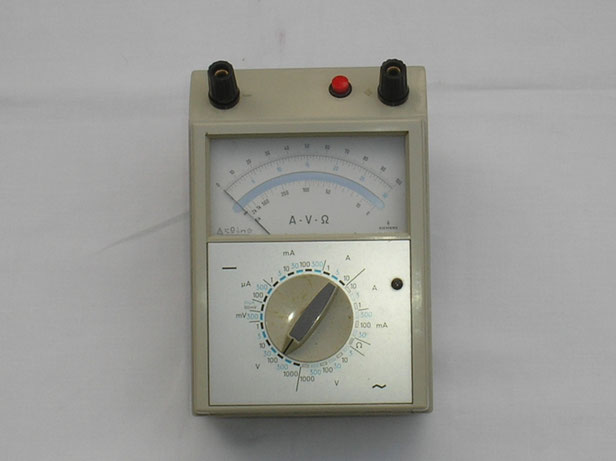

Bezeichnung: A V Ω – Vielfach Multizet für Gleich und Wechselstrom,
Gleichspannung und Wechselspannung sowie Widerstand.
Beschreibung: Die meisten Multizet – Instrumente sind für Strom-, Spannungs -
und Widerstandsmessungen bestimmt. Dabei können Gleich – und
Wechselgrößen gemessen werden. Das Instrument A V Ω ist für
Gleichstrom - Wechselstrom, Gleichspannung – Gleichstrom und
Widerstandsmessungen bestimmt.
Das Instrument hat ein spritzwassergeschütztes, schlag und kratzfestes Isolierpreßstoff – Gehäuse. Durch Rohrmesserzeiger und spiegelunterlegte Skala ist ein parallaxenfreies Ablesen möglich. Alle Messbereiche werden nur mit einem Drehschalter ( Messbereichschalter ) eingestellt.
An einer Schlitzschraube rechts neben dem Messbereichschalter lässt sich die Zeigernullstellung mechanisch nachjustieren.
Zum Einsetzen der notwendigen Batterie für die Widerstandsmessungen ist eine Kammer unter dem Messbereichschalter vorgesehen.
Durch die Rändelscheibe auf der rechten Seite des Instrumentes lässt sich die Zeigernullstellung für die Widerstandsbereiche bei sinkender Batteriespannung korrigieren.
Das Messwerk ist ein Drehspul Messwerk mit Spannbandlagerung.
Messgenauigkeit ist 1,0 % bei Gleichspannung und 1,5 % bei Wechselspannung
Messlage ist waagerecht geeicht
Prüfspannung ist 3000 Volt
Dauerüberlastbarkeit ist 1,2 Fach
Das Gerät besitzt ein Elektronischer Überlastungsschutz.
Unterschiede zu anderen Multizet Geräten und Messbereiche auf Seite 23 ( Liste ) Beschreibung.
Techn. Daten aus Original Beschreibung der Fa. Siemens von 1965.
