Messgerät Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske Berlin Bild 509
Herstellungsjahr: ca. 1936

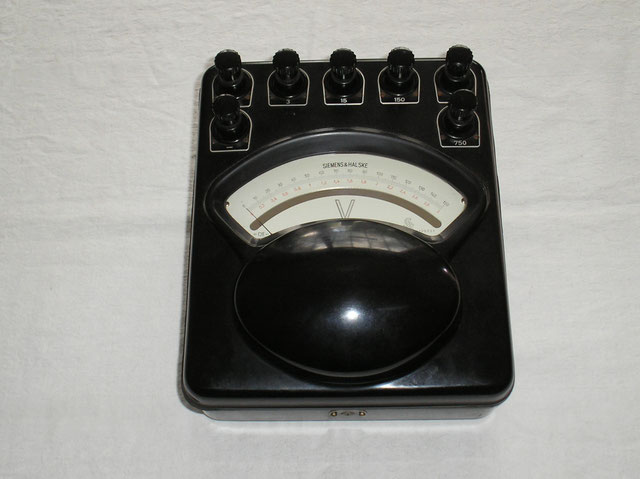

Bezeichnung: Labor Voltmeter bis 750 Volt Gleichspannung.
Beschreibung: Das Instrument ist ein Labor – Instrument der deutschen Post aus
Berlin.
Eine Transportkiste im Original Zustand bestehend aus Holz, bespannt mit schwarzem Papier und einer Holzführung für das Instrument, beschlagen mit schwarzem Filz ist ebenfalls vorhanden.
Techn. Daten:
Das Messwerk ist ein Drehspul – Messwerk mit Edelstein - Lagerung.
Die Gebrauchslage ist waagrecht.
Die Prüfspannung beträgt 2 000 Volt, die Betriebsspannung max. 650 Volt.
Die Messgenauigkeit beträgt ± 0,1 % der Feinmessgeräte Klasse 1.
Die Messwerk – Skala ist in zwei Teilungen unterteilt. Die obere Teilung von 0 bis 150 in 10 er Schritten.
Die untere Teilung in rot ist von 0 bis 3 unterteilt in 0,1 er Schritten für sehr genaues Ablesen der gemessenen Spannung. Die Skala ist Spiegelunterlegt für Parallaxenfreies Ablesen auch unter schwierigen Beleuchtungsverhältnisse geeignet.
Zugelassen ist das Messgerät nur für Messungen von Gleichspannungen bis 750 Volt.
Die einzelnen Messbereiche sind über Schraubklemmen anzuschließen.
Messbereiche:
1,5 – 3,0 – 15,0 – 150,0 – 300,0 – 750 Volt Gleichspannung.
Für Messungen höherer Spannungen sind entspr. Vorwiderstände zu Verwenden.
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
Im Bild Nr. 509-1 das Messgerät mit geöffnetem Deckel mit dem Messwerk und einigen Widerstandsspulen.
In der Mitte unterhalb vom Messwerk ist die Einstellschraube zur „ Nullpunktkorrektur „ des Zeigers zu sehen.
Techn. Daten und Beschreibung vom Gerät sind selbst erstellt.
Im Bild Nr. 509-2 das Messwerk mit geöffnetem Deckel sowie dem herausnehmbaren Widerstandblock der einzelnen Messbereiche.
Durch lösen von vier Schrauben wird der Block nach vorn angehoben und durch weitere zwei Lötverbindungen vom Gerät getrennt.
Techn. Daten und Beschreibung vom Gerät sind selbst erstellt.
