Siemens & Halske - Berlin

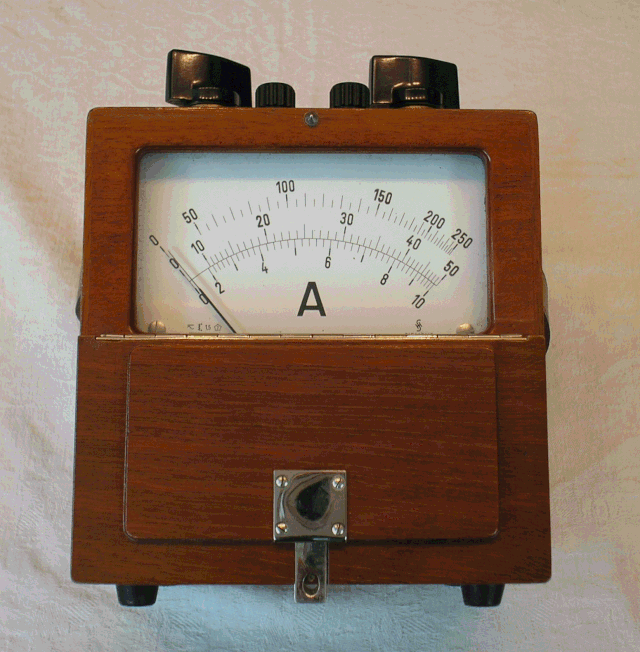

Siemens & Halske – Berlin Bild 518
Herstellungsjahr: ca. 1926
Bezeichnung: Weicheisen – Ampere Meter bis 250 Amp. Wechsel u. Gleichstrom.
Beschreibung: Ein Gleich und Wechselstrom Messgerät in einem edlen Nussbaum
Holzgehäuse mit Hochglanzlack.
Zwei Anschlussklemmen für die Strom Messbereiche 10,0 und 50,0 Ampere befinden sich auf der Oberseite sowie zwei starke Anschlussklemmen für das Strom Messbereich 250,0 Ampere.
An der Frontseite befinden sich für das
Messwerk eine Null Punkt Justierschraube.
Das Messwerk ist für Gleichstrom und Wechselstrom zu verwenden.
Techn. Daten:
Strommessgerät: 10,0 – 50,0 – 250,0 Ampere ~ / =
Messgenauigkeit: 1,5 % ~ / = über Skalenbogen.
Messwerke: Spitzengelagerte Dreheisen Messwerk.
Prüfspannung: 2 000 Volt
Techn. Daten und Details sind vom Gerät selbst erstellt.
Das Dreheisenmesswerk besteht aus einer
Rundspule mit zwei Eisenblechen. Ein Blech ist an der festen Spule (Festeisen) angebracht, das andere (Dreheisen) am beweglichen Zeiger.
Bei dem Dreheisenmesswerk erzeugt die vom Messstrom durchflossene feste Spule ein Magnetfeld das die beiden Eisenbleche gleichsinnig magnetisiert
und dadurch eine Abstoßung der beiden verursacht, was einen Zeigerausschlag bewirkt.
Dreheisenmesswerke sind mechanisch robust, überlastbar und preisgünstig durch ihren einfachen Aufbau. Dreheisenmesswerke sind für Gleich - und
Wechselspannungen geeignet
Techn. Daten und Beschreibung vom Gerät sind selbst erstellt.
Im Bild 1 das Messwerk Dreheisen im Detail,
im Bild 2 u.3 die Ansicht mit den jeweils zwei Anschlussklemmen für die Strombereiche.
Techn. Daten und Beschreibung vom Gerät sind selbst erstellt.
