Messgerät - Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske – Berlin Bild 522
Herstellungsjahr: 1965
Bezeichnung: Durchsteck – Stromwandler bis 500 Ampere Wechselstrom Typ. AGJ 0,5
Beschreibung: Ein Stromwandler der Klasse 0,2 für den Einsatz im Labor.
Der Stromwandler besitzt insgesamt 7 Messbereiche von 2,5 bis 500 Amp.
Ab 100 A wird der Wandler als Durchsteckwandler betrieben.
Es können als Anzeigegeräte sowohl Digital oder Analoge Amperemeter angeschlossen werden. Die Bürde 5 VA sollte im Interesse der Genauigkeit nicht unterschritten werden. Ein Sekundärer Leerlauf ist zu vermeiden auch wegen der ggf. hohen Spannungen ! Prüfspannung ist 3 kV.
Techn. Daten und Details sind vom Gerät selbst erstellt.

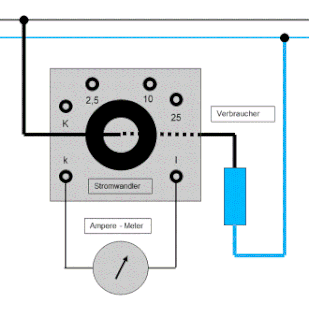

Im Bild 1 Wandler mit Steckbereich 10,0 Amp. und analogem Anzeigegerät.
Im Bild 2 Wandler als Durchsteckwandler im Bereich 500,0 Amp. und analogem Anzeigegerät.
Techn. Daten und Details sind vom Gerät selbst erstellt.
Siemens & Halske – Berlin Bild 522-1
Herstellungsjahr: 1965
Bezeichnung: Durchsteck – Stromwandler bis 500 Ampere Wechselstrom Typ. AGJ 0,5
Beschreibung: Ein Stromwandler der Klasse 0,2 für den Einsatz im Labor.
Bei Verwendung als Durchsteckwandler ist darauf zu Achten, dass bei Messungen von 100 Amp. der zu Messende Verbraucher 5 mal durch die Öffnung, bei 125 Amp. 4 mal , bei 250 Amp. 2 mal und bei 500 Amp. 1 mal zu Stecken ist.
Techn. Daten und Details sind vom Gerät selbst
erstellt
