Messgerät - Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske – Berlin Bild 523
Herstellungsjahr: 1950
Bezeichnung: Drehfeld Richtungsanzeiger bis 500 Volt.
Beschreibung: Die drei Wechselspannungen eines Drehstromsystems, die z.B.
zwischen dem Sternpunkt und den drei Außenleitern abgegriffen
werden können, erreichen ihren Höchstwert nicht gleichzeitig,
sondern zeitlich nacheinander.
Die Zeitdifferenz zwischen zwei Spannungen beträgt 1/3 der Periodendauer, bei 50 Hz - also 6,67 ms.
In einem Zeigerdiagramm drückt sich diese zeitliche Verschiebung durch eine räumliche Phasenverschiebung von 120 ° aus.
Werden die mit R, S, und T bezeichneten Klemmen an der Stirnseite des Drehfeld – Richtungsanzeigers mit den 3 Außenleitern des Drehstromnetzes verbunden, so dreht sich die im Fenster des Instrumentes sichtbare Scheibe.
Die Phasenvolge ist richtig, d.h. sie entspricht der Folge R – S – T, wenn die Drehung in richtung Pfeil erfolgt
Techn. Daten und Details vom Gerät selbst erstellt.

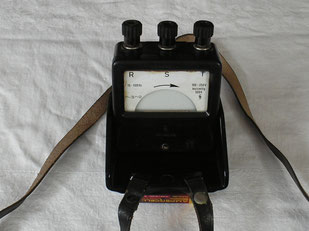

Im Bild 1 in der Halterung beweglich eingebaut mit Lederriemen zum Umhängen um beide Hände für die Arbeit frei zu haben.

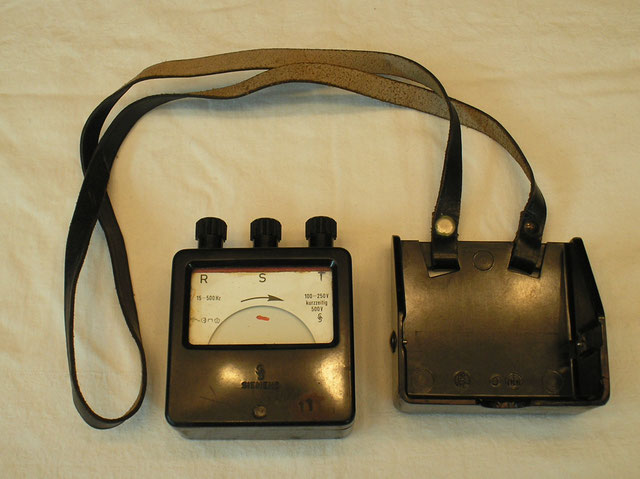

Im Bild 2 Gerät zum Schutz mit der Vorderseite in die Halterung eingeklappt.
Siemens & Halske – Berlin Bild 523-1
Herstellungsjahr: 1950
Bezeichnung: Drehfeld
Richtungsanzeiger bis 500 Volt.
Im Bild 1 gezeigt, die Innere Schaltung vom Drehfeld - Richtungsanzeiger.
Bestehend aus drei Spulen ( S 1 ... S 3 ) versetzt mit je 5,8 k Ohm und je einem Vorwiderstand ( R 1 .... R 3 ) mit 16,0 k Ohm 1,o Watt.
Techn. Daten:
Betriebsspannung: 100 – 250 Volt ~
Kurzzeitig: bis 500 Volt ~
Frequenz: 15 Hz. bis 500 Hz.
Betriebslage: waagerecht
Prüfspannung: 2 000 Volt
Messwerk: Induktionsmesswerk
Techn. Daten und Details vom Gerät selbst erstellt.
