Siemens & Halske - Berlin
Siemens & Halske – Berlin Bild 538
Herstellungsjahr: ca. 1910
Bezeichnung: Kleiner Tragbarer Isolationsprüfer mit Induktor bis 50 M Ohm sowie
zwei Messbereiche für Wechsel u. Gleichspannung bis 600 Volt.
Beschreibung: Das hier gezeigte Gerät von der Fa. Siemens & Halske Berlin ist ein Isolationsmessgerät mit eingebautem Induktor zur Erzeugung der
nötigen Messspannung von 500 Volt Gleich Spannung.
Der kollektorlose Kurbelinduktor liefert eine praktisch pulsfreie Gleichspannung. Diese wird durch Drehen an der Kurbel mit mindestens 3 Umdrehungen in der Sekunde erzeugt.
Eine Drehzahlregelung ist nicht vorhanden.
Das Anzeigeinstrument besitzt ein Drehspulmesswerk, dass aufgrund der konstanten Messspannung den gemessenen Widerstand auf der Skala direkt abzulesen gestattet.

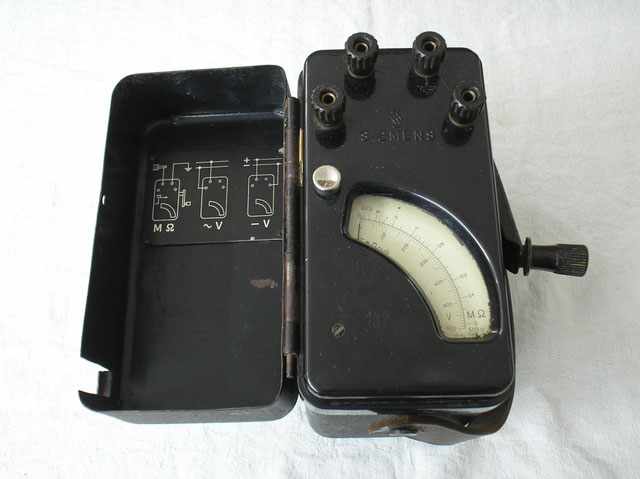

Das Gerät besitzt vier Messbuchsen deren Bedeutung im Deckel anhand von Schaltungsbeispielen verdeutlicht wird.
Die Kurbel wird beim Transport und Schließen des Deckels sicher gehalten.
Techn. Daten:
Messwerk: Drehspul Messwerk mit Gleichrichter
Betriebslage: senkrecht
Prüfspannung: 1 500 Volt
Spannungsmessung: Wechsel u. Gleichspannung bis 600 Volt ± / ~
Genauigkeit: 2,5 % über Skalenlänge
Ablesung: Isolation u. Spannung auf sep.
Skalenteilungen
Techn. Daten u. Details vom Gerät selbst erstellt.
Im Bild 1 ist das geschlossene Gerät mit Aufnahme der Kurbel gezeigt.
Die Kurbel wird beim Transport und Schließen des Deckels sicher gehalten.
Techn. Daten u. Details vom Gerät selbst erstellt.
