Messgerät - Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske – Berlin Bild 591
Herstellungsjahr: ca. 1950
Bezeichnung: Labor mW. Leistungsmesser W / G – 15 / 150 Volt / 200 m Amp.
Kl.0,5 %
Beschreibung: Das Messgerät ist ein Präzisions Labor Leistungs mWattmeter
fürWechsel oder Gleichstromleistung ( mWatt ) verwendet und
wurde aus dem Lager einer Schule überlassen.
Das Messgerät zeigte einige Fehler.
Das Spannungsbereich 3 und 6 Volt des Gerätes war nicht Betriebsbereit.
Drei Spulenwiderstände in der Größe 3 k Ω / 1 000 Windungen Kuper Lackdraht, dünner als ein Haar , hatte wegen event. Überlastung die Funktion Eingestellt.
Der Kupferdraht befand sich auf einem Porzellankörper. Dieser Draht wurde komplett abgespult. Am Ende hatte sich der Draht von der Anschlussstelle gelöst.
Der Draht wurde wieder Aufgespult und eingebaut. Der Test verlief mit 100 % iger Zufriedenheit.
Das Wattmeter besitzt mehrere Spannungseingänge z.B. 3, 6, 15 Volt Gleichspannung oder 30, 60, 150 Volt Wechselspannung fest im Gerät verbaut.
Der Strompfad des Wattmeters ist für das Messbereich 3Volt Gleichstrom mit 100 b.z.w. 200 mAmp. über ein Stöpselfeld einstellbar. Bei Wechselstrom mit 10 b.z.w. 20 mAmp. über das gleiche Stöpselfeld Einstellbar.
Im Spannungsbereich von 6 b.z.w 15 Volt Gleichspannung mit 100 b.z.w 200 m Amp über ein zweites Stöpselfeld Einstellbar. Bei Wechselstrom mit 60 b.z.w. 150 Volt mit 10 b.z.w 20 m Amp. über das gleiche Stöpselfeld Einstellbar.
In der Mitte vom Gerät befindet sich eine Glühlampe E 10 / 5 Watt und 6,0 Volt Gleichspannung zur Beleuchtung des Skalenpunktes. Aus der Rückseite befinden sich zwei Buchsen. Die Versorgung wird über eine Externe Stromversorgung Sichergestellt.
Techn. Beschreibung und Details sind vom Gerät selbst erstellt.

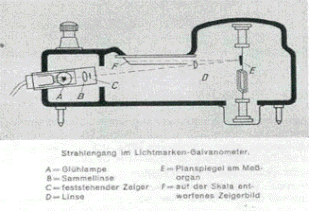

Das Bild links zeigt den Strahlengang in einem Lichtmarkeninstrument. Der Lichtstrahl der Lichtquelle „ A „ wirft das von der Linse „ B „ voll ausgeleuchtet und von der Linse „ D „ scharf begrenzte Bild des feststehenden Zeigers „ C „ auf den am Messorgan befestigten Planspiegel „ E „ , von dem es auf die kegelförmig gebogene Skala des Instruments reflektiert wird.
Siemens & Halske – Berlin Bild 591-1
Herstellungsjahr: ca. 1950
Bezeichnung: Labor mW. Leistungsmesser W / G – 15 / 150 Volt / 200 m Amp.
Kl.0,5 %
Beschreibung: Das Messgerät ist ein Präzisions Labor Leistungs mWattmeter
fürWechsel oder Gleichstromleistung ( mWatt ) verwendet und
wurde aus dem Lager einer Schule überlassen.
Auf der Skala erscheint ein runder Lichtfleck mit dem Schattenbild des Zeigers.
Durch die Spiegelung gibt der Lichtzeiger auf der Skala einen doppelt so großen Ausschlag wie ein körperlicher Zeiger, so dass mit der Lichtmarkenablesung allein schon die doppelte Empfindlichkeit erreicht wird wie mit einem elektrisch gleichwertigen Zeigerinstrument. Die deutlich abgebildete Lichtmarke kann gleich gut bei hellem Tageslicht wie bei Dunkelheit abgelesen werden. Ablesefehler durch Parallaxe sind ausgeschlossen, so dass man auch aus einer seitlichen Stellung ablesen kann.
Techn. Daten:

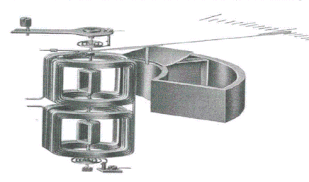

Messwerk: Elektro dynamisches Messwerk als Spiegelgalvanometer.
Frequenzgang: 15 – 50 – 500 Hz.
Genauigkeit: 0,5 %
Betriebslage: waagerecht ± 1 ° <
Prüfspannung: 2 000 Volt
Spannungspfad: 3, 6, 15 Volt fest, Gleichspannung
Spannungspfad: 30, 60, 150 Volt fest, Wechselspannung
Strompfad: 100 mAmp. – 200 mAmp. – Gleichstrom - Stöpsel Buchsen
Strompfad: 10 mAmp. – 20 mAmp. – Wechselstrom - Stöpsel Buchsen
Skalenbeleuchtung: 6 Volt Gleichspannung 5 VA über Ext. Stromversorgung.
Techn. Beschreibung und Details sind vom Gerät selbst erstellt.
