Messgerät - Elektrotechnik
Siemens & Halske - Berlin

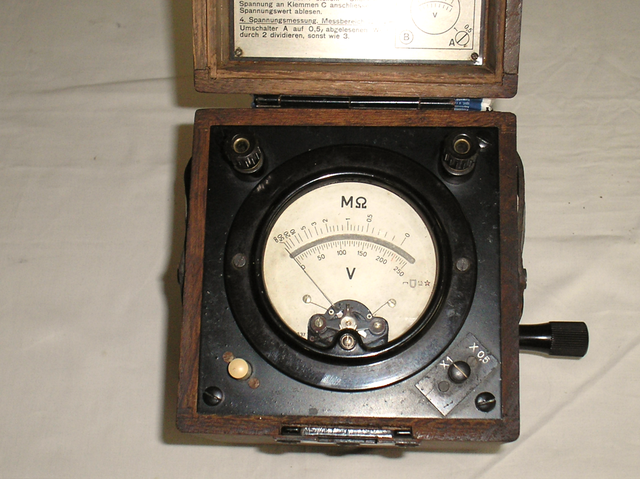

Siemens & Halske – Berlin Bild 628
Herstellungsjahr: 1948
Bezeichnung: Isolationsmesser mit Spannungsmessung 0 bis 50 MΩ / 110 – 220 DC.
Beschreibung: Ein Einfacher aus Altbeständen der Wehrmacht gefertigter Isolationsmesser bis 50 M Ω uns Spannungsmessungen von 110 Volt und 220 Volt Gleichspannung DC.
Techn. Daten:
Spitzen gelagertes Drehspul Messwerk.
Genauigkeit = 1,5 % vom Messwert.
Prüfspannung ist 500 Volt.
Betriebslage ist waagerecht.
Spannungsmessung: 110 / 220 Volt Gleichspannung DC.
Isolationsmessung bis 50 M Ω.
Betriebsspannung wird Erzeugt durch drehen an der Kurbel ( Kurbelinduktor ) max. 3 Umdr./sek.
Im Deckelinneren befindest sich eine Kurzbeschreibung zur Handhabung und Inbetriebnahme des Messgerätes.
Zur Widerherstellung des Messgerätes wurde das Messwerk mit einer neuen Glasscheibe versehen. Im Inneren mussten sämtliche Widerstände ersetzt werden. Das Gehäuse vom Messwerk hatte einige Fehlstellen und wurden durch einen zwei Komponentenkleber nachgefertigt. Der Messzeiger wurde neu gerichtet und die Verdrahtung komplett erneuert.
Zum Schluss wurde das Holzgehäuse an einigen Stellen neu Verleimt und mit Möbelpolitur verfeinert. Nun ist es wieder zu 100 % Einsatzfähig.
Beschreibung und Details sind vom Gerät selbst entnommen und von der Kurzbeschreibung.
Siemens & Halske – Berlin Bild 628-1
Herstellungsjahr: 1948
Bezeichnung: Isolationsmesser mit Spannungsmessung 0 bis 50 MΩ / 110 – 220 DC.
Beschreibung: Ein Einfacher aus Altbeständen der Wehrmacht gefertigter Isolationsmesser bis 50 M Ω uns Spannungsmessungen von 110 Volt und 220 Volt Gleichspannung DC.
Im Deckelinneren befindest sich eine Kurzbeschreibung zur Handhabung und Inbetriebnahme des Messgerätes.
Zur Widerherstellung des Messgerätes wurde das Messwerk mit einer neuen Glasscheibe versehen. Im Inneren mussten sämtliche Widerstände ersetzt werden. Das Gehäuse vom Messwerk hatte einige Fehlstellen und wurden durch einen zwei Komponentenkleber nachgefertigt. Der Messzeiger wurde neu gerichtet und die Verdrahtung komplett erneuert.
Zum Schluss wurde das Holzgehäuse an einigen Stellen neu Verleimt und mit Möbelpolitur verfeinert. Nun ist es wieder zu 100 % Einsatzfähig.
Beschreibung und Details sind vom Gerät selbst entnommen und von der Kurzbeschreibung.
