Messgerät - Elektrotechnik
Siemens & Halske - Berlin

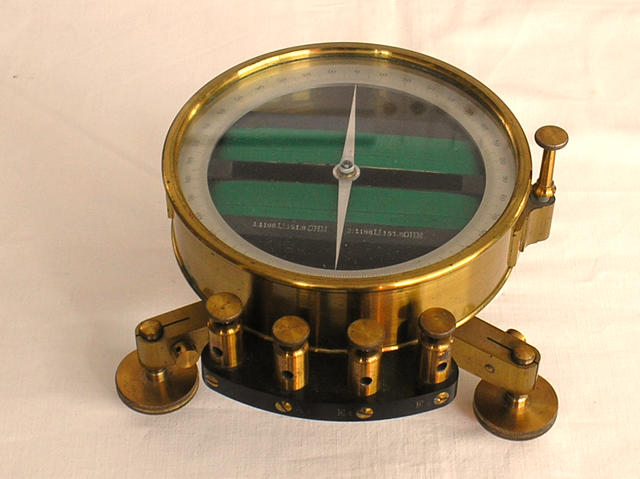

Siemens & Halske – Berlin Bild 643
Herstellungsjahr: ca. 1910
Bezeichnung: Bussolen Galvanometer mit Magnetnadel ( Kompassnadel ).
Beschreibung: Ein sehr schweres Bussolen Galvanometer aus 3,5 kg Messing und
Bakelit.
Das Galvanometer besitzt drei einstellbare spitze Metallfüße, um das Gerät in der horizontalen Ebene genau zu Justieren. Als Hilfe dient eine kleine Wasser – Libelle
( nachträglich ).
Ein Massives Holzgehäuse dient zum Transport und Schutz. Die Magnetnadel wird beim Transport mit einer Stellschraube ( rechts ) durch leichten Druck von oben festgehalten.
Das Galvanometer besitzt im Inneren zwei gleiche Spulen mit je einem Innenwiderstand
von 151,8 Ohm. Hiermit konnte ein Stromfluss angezeigt werden. Durch die zwei Spulen
sogar als Differential -Strommessgerät ausgelegt.
Zur Funktion:
Es ist ein Historisches Gerät, womit ein Stromfluss angezeigt werden konnte. Der Zeiger wurde durch drehen des oberteils exakt nach „ Norden „ eingestellt. Der Zeiger Zeigte bei „ Norden „ genau auf die Skala „ 0 „.
Die Skala ist in Zentimeter geeicht, sodass der durch die Spulen fließende Strom definiert und mit einem zweiten Strom, der durch die zusätzliche zweite Spule floss, verglichen werden konnte.
Techn. Beschreibung und Details sind vom Gerät selbst erstellt.
Siemens & Halske – Berlin Bild 643-1
Herstellungsjahr: ca. 1910
Bezeichnung: Bussolen Galvanometer mit Magnetnadel ( Kompassnadel ).
Beschreibung: Ein sehr schweres Bussolen Galvanometer aus 3,5 kg Messing und
Bakelit.
Im Bild 1 ist das Galvanometer im Holzkasten und Wasser – Libelle zum Justieren gezeigt.
Im Bild 2 ist das Galvanometer im Transportkoffer mit Zubehör gezeigt.
Im
Bild 3 ist das Galvanometer von der Rückseite mit den drei Messingfüßen und Einstellschrauben und in der Mitte die Metallführung zum drehen des Oberteils gezeigt.
Techn. Beschreibung und Details sind vom Gerät selbst erstellt.
