Siemens & Halske - Berlin
Siemens & Halske - Berlin Bild 664
Herstellungsjahr: ca. 1950

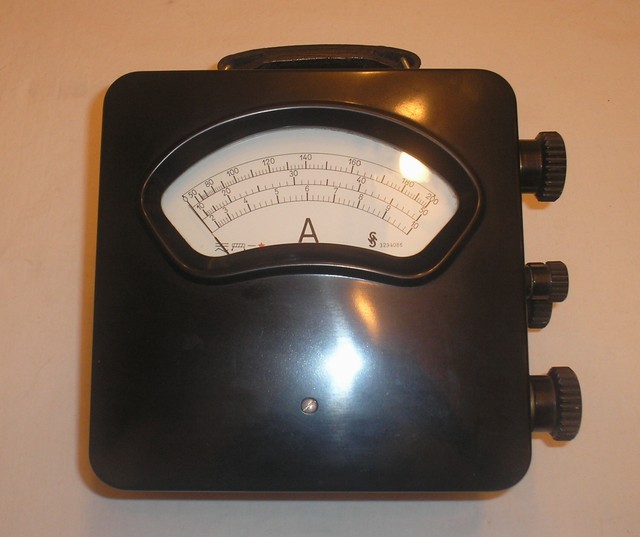

Bezeichnung: Tragbares Amperemeter bis 200 Ampere AC / DC.
Beschreibung: Ein sehr Robustes und schweres Bakelit Gehäuse in Form eines
Tragbaren Amperemeters mit den Messbereichen 10 – 50 und 200
Ampere für Wechsel und Gleichstrom, gedacht für den Mobilen
Einsatz bei der Montage und Unterwegs.
Technische Beschreibung und Details sind vom Gerät selbst entnommen.
Das Messwerk ist ein Dreheisen Messwerk mit Edelstein Lagerung und einer Toleranz
von 2,5 %.
Für den Anschluss der Messkabel befinden sich Seitlich vier starke Schraubklemmen mit deutlicher Kennzeichnung der einzelnen Messbereiche.
Das Messgerät ist liegend geeicht und verfügt über eine Prüfspannung von 1000 Volt.

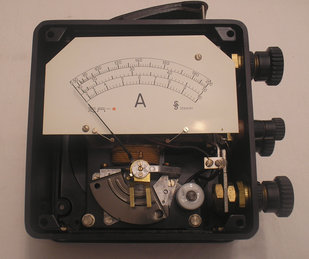

Im Bild 1 ist deutlich die Hochwertige Verarbeitung des Messgerätes, Messwerk und der Anschlussklemmen zu sehen.
Unterhalb vom Messwerk befindet sich die „ Nullpunkt „ Justage für den Messzeiger in Ruhelage.
Technische Beschreibung und Details sind vom Gerät selbst entnommen.
