Messgerät - Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske – Berlin Bild 681
Herstellungsjahr: 1965
Bezeichnung: Temperatur – Messgerät Modell Thermizet.
Beschreibung: Das Temperatur Messinstrument Arbeitet ohne Fremdspannung nach
dem Seebeck – Effekt.
Der Seebeck – Effekt:
Im Jahre 1821 entdeckte Thomas Seebeck den Stromfluss in einem Thermoelektrischen Kreis, wenn zwei Leiter aus unterschiedlichen Metallen an beiden Enden verbunden werden und die Temperatur an einer Seite geändert wird.
Zum Abgleich des Instrumentes auf Raumtemperatur besitzt das Messinstrument ein Referenz – Dauerthermometer ( aus Bimetall ) zur Kalibrierung der drei Messbereiche.

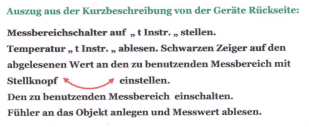

Beschreibung und Details sind vom Gerät selbst erstellt und von Wikipedia.
Messbereiche: 1. 0 bis 150 C °
2. 0 bis 450 C °
3. + 50 bis ̶ 100 C °
Siemens & Halske – Berlin Bild 681-1
Herstellungsjahr: 1965
Bezeichnung: Temperatur – Messgerät Modell Thermizet.
Beschreibung: Das Temperatur Messinstrument Arbeitet ohne Fremdspannung nach
dem Seebeck – Effekt.
Funktion eines Thermoelementes:
Wenn zwei Drähte aus unterschiedlichen Metallen an beiden Seiten miteinander verbunden werden und eine Seite erwärmt wird, fließt in diesem thermoelektrischen Kreis ein Strom. Wird dieser Stromkreis unterbrochen, ist die anliegende Spannung ( thermoelektrische Spannung ) eine Funktion der Temperatur an der Übergangsstelle der beiden Metallen. Wenn die Verbindungsstelle der beiden Metalle – die Messspitze – erhitzt oder abkühlt wird, entsteht eine Spannung, die zur Temperatur in Beziehung steht.
Beschreibung und Details sind vom Gerät selbst erstellt und von Wikipedia.
