Messgerät - Elektrotechnik
Siemens & Halske - Berlin
Siemens & Halske Berlin Bild 90
Herstellungsjahr: 1910

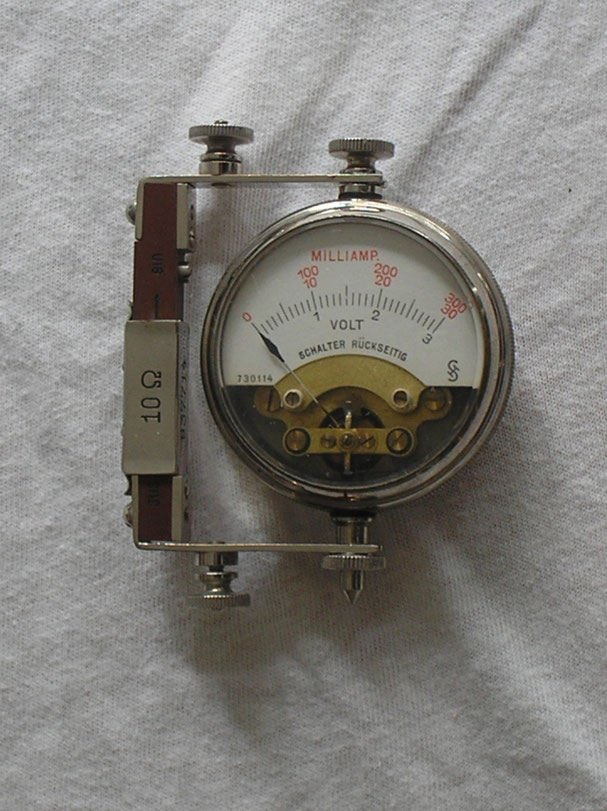

Bezeichnung: Taschen Multimeter für Gleichstrom.
Beschreibung: Taschen Voltmeter und Elementenprüfer für Gleichstrom.
Messwerk und Messbereiche:
Das Instrument hat ein Drehspulmesswerk mit Spitzen Lagerung.
Messgenauigkeit ist mit 1,5 % sehrgut…..
Es konnte eine Spannung ( Elemente ) bis max. 3,0 Volt gemessen werden. Mit Hilfe des Zusatz Widerstandes wurde das Element mit 10 Ω belastet. Der Belastungswiderstand konnte mit Hilfe eines Schiebers während der Messung ein oder ausgeschaltet werden.
Mit einem Messbereichs Umschalter auf der Rückseite wurden die Bereiche Volt ( 3,0 Volt ) oder ( 30 bis 300 mA. ) eingestellt.
Auszug Techn. Beschreibung Fa. Siemens.
