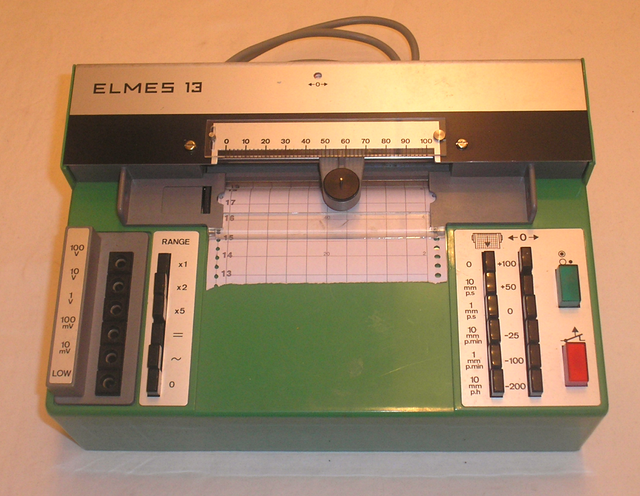

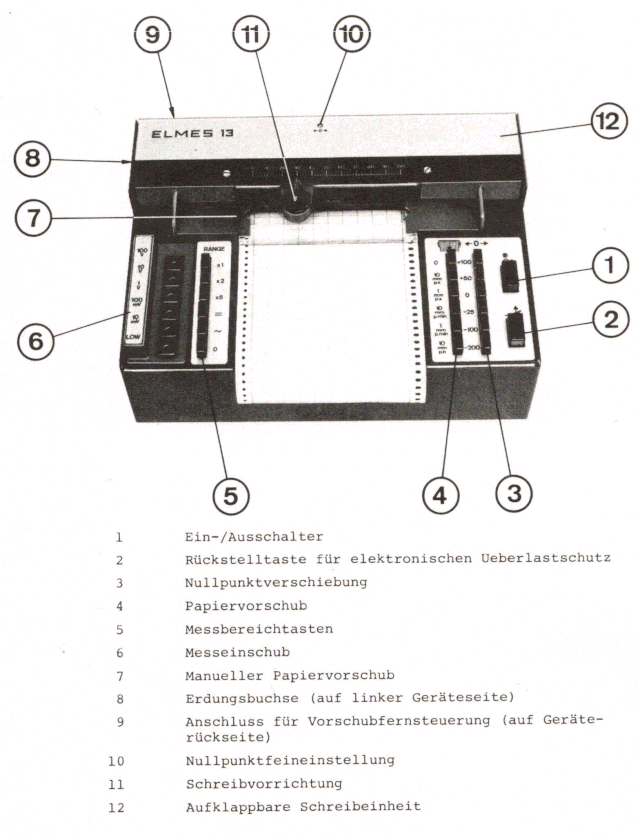

Staub + Co AG - Richterswil - Schweiz Bild 700
Herstellungsjahr: ca. 1993
Bezeichnung: Universal Kompensations - Linienschreiber Modell ELMES 13
Beschreibung: Der Universal - Kompensations - Linienschreiber ELMES 13 ist ein
vielseitiges Messgerät für den Einsatz in Labor und Betrieb.
Er eignet sich gleichermaßen für direkte Messung von Strom, Spannung oder Temperatur sowie für die Aufzeichnung von anderen mittels passender Messwertgebern oder Umformern.
Die kompakte und robuste Konstruktion sowie die äußerst einfache Bedienung sind die besonderen Merkmale dieses Gerätes. Leicht auswechselbare Messeinschübe ermöglichen in Verbindung mit der elektronischen Messbereichserweiterung eine große Anzahl verschiedener Messbereiche.
Die Messung des unbekannten Eingangsignal erfolgt nach dem potentiometrischen Kompensationsverfahren. Bei diesem Messprinzip wird der Schleifer eines Präzisionspotentiometer innerhalb einer Brückenschaltung durch einen Servomotor verschoben und zwar solange bis die Ausgangsspannung dieser Brücke gleich der anliegenden Messspannung ist.
Die Stellung des Potenziometers nach erfolgtem Abgleich ist somit ein direktes Maß für das Messignal und wird über einen Saitenantrieb auf den Schreibstift übertragen.

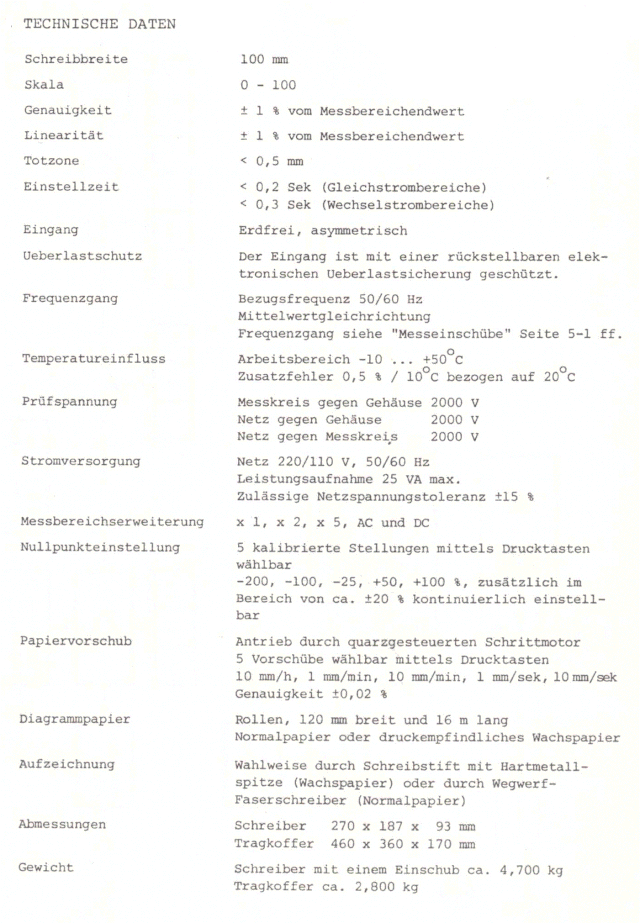

Beschreibung und Details von Original Unterlagen Fa. Staub + Co AG Schweiz.
Blockschema.

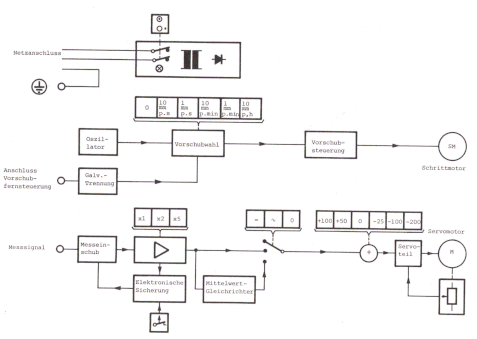

Im Bild 1 ist das Blockschema vom Aufbau des Linienschreibers ELMES 13 zu sehen.

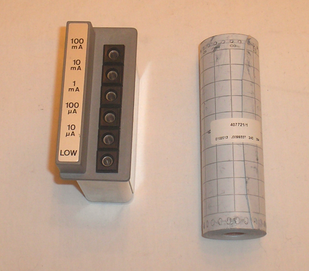

Im Bild 2 links ist ein weiterer Messeinschub für den Strombereich von 10 uA bis 100 mAmpere AC / DC zu sehen.
Im Bild 2 rechts ist eine Papierrolle mit Wachsbeschichtung für den Linienschreiber ELMES 13 zu sehen.
Staub + Co AG - Richterswil - Schweiz Bild 700-1
Herstellungsjahr: ca. 1993
Bezeichnung: Universal Kompensations - Linienschreiber Modell ELMES 13
Beschreibung und Details von Original Unterlagen Fa. Staub + Co AG Schweiz.
