Messgerät - Elektrotechnik
Fa. Trüb,Täuber - Zürich

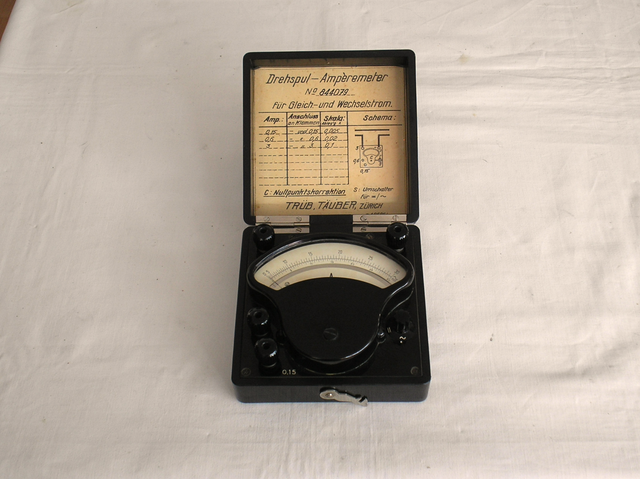

Trüb, Täuber & Co. AG. Zürich Bild 626
Herstellungsjahr ca. 1950
Bezeichnung Drehspul – Ampere Meter für Wechsel und Gleichstrom.
Beschreibung Ein sehr einfaches aber doch hochwertig gefertigtes Messgerät für
den Einsatz beim Militär und Schulunterricht.
Es gleicht dem Feldmessgerät Nr. 125. Das gleiche Gehäuse und Art der Fertigung.
Die Aufnahme von zwei Prüfkabeln ist bei diesem Gerät nicht vorgesehen.
Techn. Daten:
Gleichstrom: 0,15, 0,6, 3,0 Ampere.
Wechselstrom: 0,15, 0,6, 3,0 Ampere
Messwerk: Drehspul - Messwerk
Eine Kurzanleitung zur Handhabung des Gerätes befindet sich im inneren des Gerätes.
Für jedes Messbereich befindet sich eine gemeinsame ̶ Klemme und die dazugehörige Klemme des jeweiligen Messbereiches für 0,15, 0,6, 3,0 Ampere.
Die Umschaltung für Gleich / Wechselstrom befindet sich rechts neben dem Messwerk und ist deutlich gekennzeichnet mit = / ~ .
Die Zeiger „ Nullpunkt Korrektur Schraube „ befindet sich in der Mitte unterhalb vom Messwerk.
Einstellen des Messzeigers immer im Stromlosen zustand vornehmen.
Techn. Daten und Details sind vom Gerät selbst entnommen.
Trüb, Täuber & Co. AG. Zürich Bild 626-1
Herstellungsjahr ca. 1950
Bezeichnung Drehspul – Ampere Meter für Wechsel und Gleichstrom.
Beschreibung Ein sehr einfaches aber doch hochwertig gefertigtes Messgerät für
den Einsatz beim Militär und Schulunterricht.
Im Bild 1 und 2 ist das Messgerät im Großvormat zu sehen um Details sichtbar zu machen.
Techn. Daten und Details sind vom Gerät selbst entnommen.
