Messgerät - Elektrotechnik
UDSSR - Produktionen
UDSSR - V/O Mashpriborintorg Moscow Bild 157
Herstellungsjahr: 1973

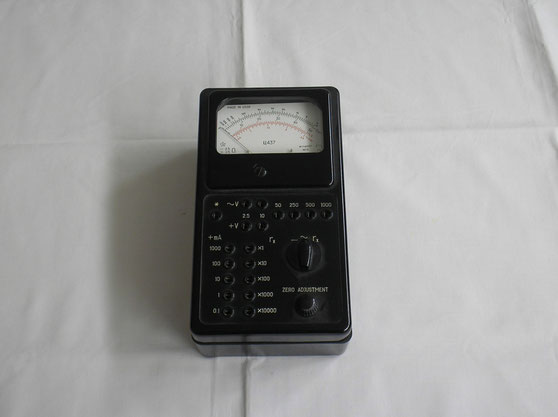

Bezeichnung: Multimeter für Strom, Spannung und
Widerstand. Tse 437.
Ein Multimeter gebaut für den Export. Die Kurzbeschreibung
auf der Rückseite ist in Englisch.
Beschreibung:
Die Originalbeschreibung und Schaltplan sind ebenfalls in Englisch.
Eine deutsche Übersetzung ist auch vorhanden.
Das Messwerk ist ein Drehspul Messwerk mit eingebautem Messgleichrichter.
Die Prüfspannung liegt bei 3000 Volt.
Messgenauigkeit:
Bei Gleichstrom ± 2,5 %
Bei Wechselstrom ± 4,0 %
Bei Widerstand kleiner 2,5 %
Bei Ohm X 1 kleiner 4 %
Die benötigte Spannung zur Messung von Widerständen wurde durch eine flache 4,5 Volt Taschenlampen Batterie erzeugt. Im Messbereich X 10 000 ist eine höhere Betriebsspannung ( 30 bis 40 Volt Gleichspannung ) von Extern nötig.
Messbereich Gleichstrom: 0,1 bis 1000 m Ampere
„ Gleichspannung: 2,5 bis 1000 Volt
„ Wechselspannung: 2,0 bis 1000 Volt
„ Widerstand: 0,3 bis 300 k Ω und 3,0 MΩ
Das Gerät war in der Handhabung etwas gewöhnungsbedürftig.
Techn. Daten von Beschreibung von 1972.
