Messgerät - Elektrotechnik
UDSSR - Produktionen

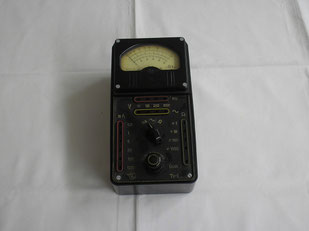

UDSSR – Sdelana - Werk - CCCP Bild 158
Herstellungsjahr: 1958
Bezeichnung: Universal Multimeter TT 1 für Strom, Spannung und Widerstand.
Beschreibung:
Das Messwerk ist ein Spitzengelagertes Drehspul Messwerk.
Die Prüfspannung liegt bei 3000 Volt.
Es Erfüllt eine Norm ( 1845-52 ).
Die Stromversorgung für das Widerstands Messbereich stellen 4 x 1,5 Volt Stabbatterien sicher.
Die Messgenauigkeit liegt bei 2,5 – 4,0 %
Messbereich Widerstand:
1 1 0 bis 2 kΩ
2 10 0 bis 20 kΩ
3 100 0 bis 200 kΩ
4 1000 0 bis 2 MΩ
Messbereich: Gleichspannung von 10 bis 1000 Volt
„ Gleichstrom von 0,2 bis bis 500 mAmpere
„ Wechselspannung von 10 bis 1000 Volt, 50 bis 1000 Hz.
Übersetzung ins deutsche vorhanden.
Techn. Daten aus Original Unterlagen von 1956.

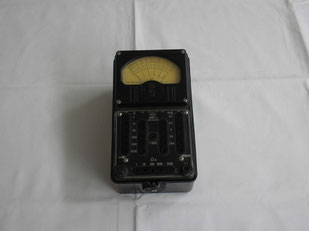

UDSSR – Sdelana - Werk - CCCP Bild 158-1
Herstellungsjahr: 1964
Bezeichnung: Universal Multimeter IT für Strom, Spannung und Widerstand.
Beschreibung:
Das Messwerk ist ein Spitzengelagertes Drehspul Messwerk.
Die Prüfspannung liegt bei 3000 Volt.
Es Erfüllt eine Norm ( 1845-59 ).
Die Stromversorgung für das Widerstands Messbereich stellen 3 x 1,5 Volt Stabbatterien sicher.
Die Messgenauigkeit liegt bei 2,5 – 4,0 %
Messbereich Widerstand:
1 1 0 bis 2 kΩ
2 10 0 bis 20 kΩ
3 100 0 bis 200 kΩ
4 1000 0 bis 2 MΩ
Messbereich: Gleichspannung von 2 bis 1000 Volt
„ Gleichstrom von 0,2 bis bis 500 mAmpere
„ Wechselspannung von 10 bis 1000 Volt
„ Wechselstrom von 0,5 bis 500 mAmpere
Techn. Daten vom Gerät selbst.
