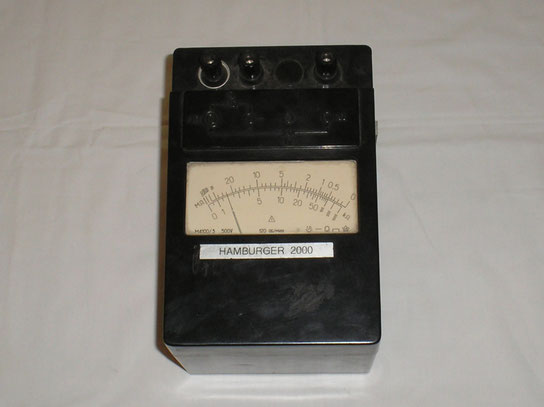

UDSSR – Sdelano - B - Werk - CCCP Bild 246
Herstellungsjahr: 1981
Bezeichnung: Isolationsmessgerät Typ. M 4100 / 3 – 500 Volt
Beschreibung: Die Megohm Meter Typ. M 4100/ 1 – 4 , M 4100/1 T
sind Geräte mit zwei Messbereichen, die zur Messung des
Isolationswiderstandes an Stromlosen elektrischen Kreisen dienen.
Die Megohm Meter werden in zwei Ausführungen hergestellt:
Das Gerät M 4100/1 – 5 ist für den Einsatz bei einer Umgebungstemperatur von minus
30 C° bis plus 40 C° bestimmt.
Das Gerät M 4100/1 – 5 T wird unter Tropischen Klimaverhältnissen bei einer Umgebungstemperatur von minus 10 C° bis 55 C° und einer relativen Feuchtigkeit von 98 % bei einer Temperatur von plus 35 C° eingesetzt.
Die Schaltung besteht aus einem Wechselstrom – Generator, der von Hand in Drehbewegung versetzt wird, einem Gleichrichter, einem Messwerk ( dem Drehspulquotientenmesser )
und den erforderlichen Ersatzwiderständen.
Der Generator erreicht die Nenndrehzahl beim Drehen der Gerätekurbel mit einer Drehzahl von 120 U/min. An der Ankerwelle ist ein Fliehkraftregler zum Konstant halten der Spannung bei Steigerung der Generatorkurbel über den Nennwert angeordnet.
Die Messbereiche werden mit Hilfe einer speziellen Überbrückung geändert, welche an einem der Schaltdrähte angeordnet ist.
Techn. Daten aus Original Beschreibung in Russisch übersetzt ins deutsche von 1976.
