Messgerät - Elektrotechnik
UDSSR - Sdelano - B - Werk - CCCP

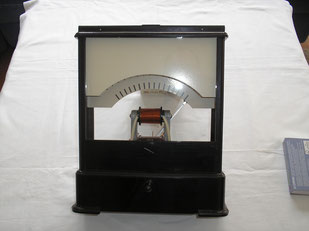

UDSSR – Sdelano - B - Werk - CCCP Bild 349
Herstellungsjahr: 1968
Bezeichnung: Wattmeter bis 1500 Watt für Wechselstrom bis 300 Volt
( Schulmessgerät )
Beschreibung: Es handelt sich um ein Schulmessgerät zum Anschauungsunterricht.
Die Skalen sind austauschbar in den Bereichen 30, 150, 750 und
1500 Watt.
Im Bild 1 bis 3 sind die Einschübe für die entsp. Leistung in Watt geeicht zu sehen.
Bild 1 = 150 Watt
Bild 2 = 750 Watt
Bild 3 = 1500 Watt
Im Bild 4 sind drei Vorwiderstände für die jeweiligen Spannungsbereiche von 30 - 150 - 300 Volt Wechselstron zu sehen.

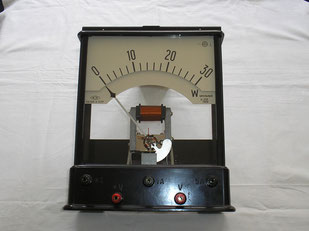

UDSSR – Sdelano - B - Werk - CCCP Bild 349-1
Herstellungsjahr: 1968
Bezeichnung: Wattmeter bis 1500 Watt für Wechselstrom bis 300 Volt
( Schulmessgerät )
Beschreibung: Es handelt sich um ein Schulmessgerät zum Anschauungsunterricht.
Die Skalen sind austauschbar in den Bereichen 30, 150, 750 und
1500 Watt.
Das Messwerk ist ein Edelstein gelagertes Elektrodynamisches Messwerk.
Das Gerät ist insgesamt sehr aufwendig von der Mechanik aufgebaut.
Der Spannungszweig ist unterteilt in drei Vorwiderstände mit 30,0 Volt, 150,0 Volt und 300 Volt Wechselspannung.
Der Stromzweig ist unterteil in zwei Messbereiche:
1. 0 – 1,0 Ampere 2. 0 – 5,0 Ampere
Auf der Geräterückseite befinden sich eine Schublade mit den drei Vorwiderständen sowie eine Stellschraube zur Nullpunktkorrektur des Messzeigers.
Der Messzeiger ist im Feld eines Dauermagneten und einer frei beweglichen Aluminiumscheibe gedämpft.
Auf der Geräte Vorderseite befinden sich die Anschlussklemmen in Schwarz für den Stromzweig und rot für den Spannungszweig.
Techn. Daten vom Gerät selbst.
