Messgerät - Elektrotechnik
UDSSR - Produktionen
UDSSR – Radio – Elektronika – Narod. ru Bild 531
Herstellungsjahr: 1966
Bezeichnung: Multimetre Typ. TL – 4 - für Wechsl / Gleichstrom sowie Widerstand.
Beschreibung: Ein Handliches Vielfach Messgerät aus Russischer Fertigung.
Das Messwerk sitzt hinter einem Ovalen, Staubdichten Gehäuse mit
Glasscheibe.
Das Messwerk kann mit wenigen Handgriffen ausgebaut werden. Unterhalb vom Messwerk befindet sich ein Drehkranz mit Rastung für die einzelnen Messbereiche. Nach abnehmen des Messwerkes liegt der Drehkranz frei und die Kontakte sind zur Begutachtung komplett frei.
Nach Abnahme der Rückwand liegen sämtliche Messwiderstände und Gleichrichter – Dioden für eine Überprüfung frei.
Techn. Daten:
Messbereiche AC – Volt: 1, 3, 10, 30, 100, 300, 1 000 Volt Wechselspannung
DC – Volt: 1, 3, 10, 30, 100, 300, 1 000 Volt Gleichspannung
DC – Amp. 300 µAmp, 3 m Amp., 30, 300, 3 000 m Ampere
Gleichstrom.
DC – Amp. Messwerk direkt: 100 µV / µ Amp.
Widerstand: x 1 / x 10 / x 10 2 / x 10 3 / mit eingebauter Batterie.
Widerstand: x 10 4 mit einer Externen Gleichspannung von 24
bis 30, Volt DC.
Messgenauigkeit DC Volt: 2,5%
AC Volt: 4,0%
Ohm: > 2,5 %
Prüfspannung: 3 000 Volt
Betriebslage: waagerecht
Messwerk: Drehspul – Messwerk mit eingebautem Gleichrichter.
Innenwiderstand DC: 10 000 k Ohm / Volt
Innenwiderstand AC: 5 000 k Ohm / Volt
Zwei gemeinsame Anschlussklemmen für alle Messarten im oberen Bereich des Messwerkes.
Die „ Null – Punkt „ Einstellschraube befindet sich unterhalb vom Messwerk.
Techn. Daten und Details sind vom Gerät selbst erstellt.

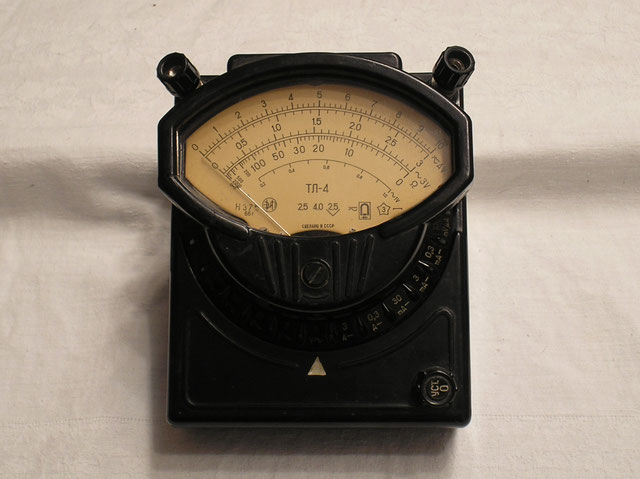

Im Bild 1, der Drehkranz unterhalb vom Messwerk mit den einzelnen Messbereichen, die beim Verstellen deutlich einrasten.
Rechts unten, der Regler zur Verstellung des Messzeigers
bei Widerstands – Messungen.
Techn. Daten und Details sind vom Gerät selbst erstellt.
UDSSR – Radio – Elektronika – Narod. ru Bild 531-1
Herstellungsjahr: 1966
Bezeichnung: Multimetre Typ. TL – 4 - für Wechsl / Gleichstrom sowie Widerstand.
Schaltung bei Widerstands – Messungen mit Externer Spannungsversorgung:
Das Gerät habe ich im desoladen Zustand bekommen. Einige Mssbereiche haben nicht richtig angezeig und der Zeiger war verbogen. Die Nullpunkteinstellung war nicht in Funktion. Im Widerstandsbereich war ein Widerstand gebrochen. Der Rahmen vom Glas der Anzeige war mehrfach gebrochen.
Diese Schäden habe ich alle behoben und es Funktioniert wieder 100 % ig.
Techn. Daten und Details sind vom Gerät selbst erstellt.
Nachtrag:
Ein freundlicher mitstreiter aus der Ukraine Namens Vladimir S. besorgte mir eine Oiginalbeschreibung mit Schalpan. Diese habe ich ins deutsche
Übersetzt.
Hierfür nochmals Danke.
Im Bild 3 gezeigt, den Anschluss für Widerstandsmessungen in der Bereichen X 1, X 10, X 100, X 1 000.
Im Bild 4 gezeigt, den Abschluss für Widerstandsmessungen mit Externer Spannungsversorgung mit 24 - 30 Volt DC in dem Bereich X 10 000.
UDSSR – Radio – Elektronika – Narod. ru Bild 531-2
Herstellungsjahr: 1966
Bezeichnung: Multimetre Typ. TL – 4 - für Wechsl / Gleichstrom sowie Widerstand.

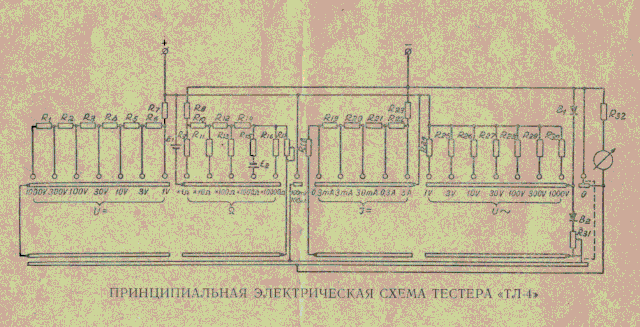

Original - Plan mit einigen nachbesserungen. Eine Bauteile Aufstellung ist vorhanden mit Wertangaben.
Techn. Daten und Details sind vom Gerät selbst erstellt.
