Messgerät - Elektrotechnik
UDSSR - V/O Mashpriborintorg Moscow

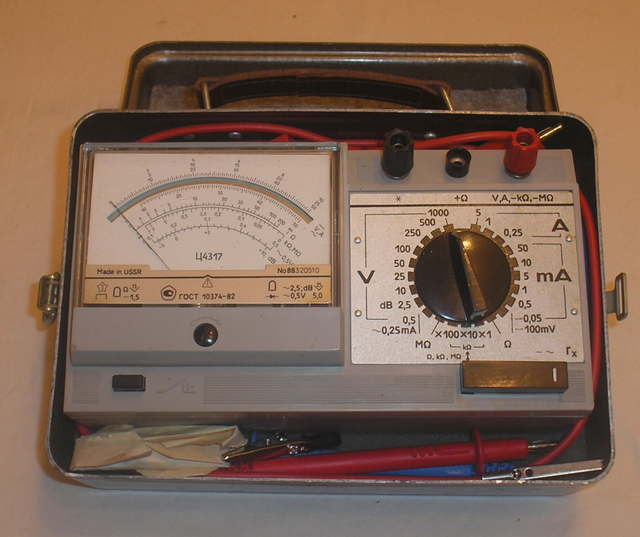

UDSSR - V/O Mashpriborintorg Moscow Bild 711
Herstellungsjahr: 1988
Bezeichnung: Automatik Multimeter AC / DC / Ohm Modell U 4317
Beschreibung: Das Vielfachmessgerät U 4317 ( U 4317 T ) ist für Messungen des
Stroms und der Spannung in Gleichstrom und Sinusstromkreisen, des Gleichstromwiderstandes und des relativen Wechselspannungspegels bestimmt.
Technische Daten:
Gleichspannung:
0,1 – 0,5 – 2,5 – 10 – 25 – 50 – 100 – 250 – 500 – 1000 Volt.
Wechselspannung:
0,5 – 2,5 – 10 – 25 – n50 – 100 – 250 – 500 – 1000 Volt.
Gleichstrom:
0,050 – 0,5 – 1 – 5 – 10 – 50 – 250 – 1000 – 5000 mAmpere.
Wechselstrom:
0,25 – 0,5 – 1 – 5 – 10 – 50 – 250 – 1000 – 5000 mAmpere.
Gleichstromwiderstand:
200 Ω - 3, 30, 300 kΩ - 3 MΩ.. mit 12 – 15 Volt Extern.
Wechselspannungspegel:
von minus 5 bis plus 10 dB.
Technische Daten und Details sind aus Original Unterlagen
von 1977 entnommen.
UDSSR - V/O Mashpriborintorg Moscow Bild 711-1
Herstellungsjahr: 1988
Bezeichnung: Automatik Multimeter AC / DC / Ohm Modell U 4317
Beschreibung: Das Vielfachmessgerät U 4317 ( U 4317 T ) ist für Messungen des
Stroms und der Spannung in Gleichstrom und Sinusstromkreisen, des Gleichstromwiderstandes und des relativen Wechselspannungspegels bestimmt.
Schutzschalter:
Das Modell U 4317 unterscheidet sich von der Vielzahl ähnlicher Messgeräte durch seine optimale Betriebssicherheit, die auch bei ungünstigen Betriebsbedingungen erhalten bleibt.
Erstmalig bei einem Vielfachmessgerät dieser Preisklasse wird hier die gesamte Messschaltung durch eine transistorisierte Abschaltautomatik gegen Überlastungsschäden geschützt.
Sowohl bei unvorhersehbaren Änderungen des Messwertes, als auch bei Bedienungsfehlern ( falscher Messbereich oder Messart ) unterbricht die Automatik sofort die Verbindung zwischen Messschaltung und Messpunkt. Nach Einstellung des richtigen Wertes am Messbereich / Messart – Schalter und Betätigen der Rückstelltaste ist das Modell U 4317 sofort wieder betriebsbereit.
UDSSR - V/O Mashpriborintorg Moscow Bild 711-2
Herstellungsjahr: 1988
Bezeichnung: Automatik Multimeter AC / DC / Ohm Modell U 4317
Beschreibung: Messungen von Widerstandswerten:
Zur Messung von Widerstandswerten zwischen 0,5 und 200 Ω ist der Messbereich Schalter in Stellung „ Ω „ und der Messart – Schiebeschalter in Stellung „ rx „ zu Schalten.
Mit einem mitgelieferten Prüfkabel ( kürzeres Kabel mit Stecker 4 mm ) ist dann eine Verbindung zwischen den Klemmbuchsen „ * „ und „ V, A, kΩ „ herzustellen, dabei schlägt der Zeiger des Messinstrumentes nach rechts aus und kann dann mit dem Rändelknopf „ Zero ADJ „ auf den Null – Eichstrich der kΩ, MΩ - Skaleneinteilung eingestellt werden. Der unbekannte Widerstand wird dann zwischen Steckbuchse“ + Ω „ und Klemmbuchse „ V, A, kΩ " geschaltet und sein Wert auf der mit „ Ω „ bezeichneten Skalenteilung
direkt abgelesen werden.
Für sämtliche Messungen ist auf der Rückseite des Messgerätes eine Kurz Anleitung vorhanden.
Bei Messungen über 200 Ω ist nach den Anweisungen der Kurzanleitung - Geräterückseite zu verfahren.
Im Bild 3 ist die Prinziepschaltung des Gerätes Modell U 4317 dargestellt.
Der Vertrieb in der BRD und die Kundendienststelle……
Dr. Hans Bürklin, Schillerstraße 40
8 München 2
Technische Daten und Details sind aus Original
Unterlagen von 1977 entnommen.
