Messgerät - Elektrotechnik
Unbekannter Hersteller
Unbekannter Hersteller. Bild 407
Herstellungsjahr: ca. 1889 bis 1890

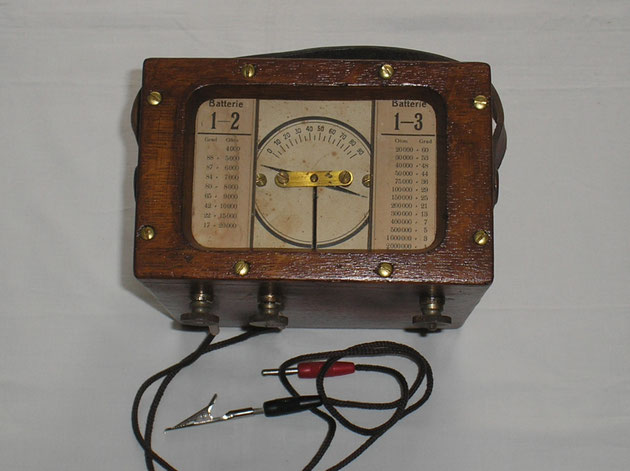

Bezeichnung: Bussolengalvanoskop zur Bestimmung von festen
Leitungswiderständen.
Beschreibung: Ein Widerstands – Messgerät verm. Um die Jahrhundertwende
gefertigt. Der Hersteller ist nicht bekannt. Im Inneren des Gehäuses
befindet sich noch die Original Batterie in einem sehr gut erhaltenen
Zustand.
Messgeräte die um die Jahrhundertwende auf den Markt kamen, sind nicht in Ohm, sondern in Ablenkeinheiten bei Widerstandsmessungen geeicht.
Grund dafür war die verhältnismäßige späte Einführung dieser ursprünglichen vom Leitwert ( Siemens ) abgeleiteten Maßeinheit.
Das Ohm, ist beim Elektrizitätskongress in Chicago 1889 modifiziert und erst 1893 in Deutschland als Maßeinheit offiziell eingeführt worden.
Die Anzeigenadel ist eine Kompassnadel und ist Spitzengelagert. Die Einteilung ist in Grad von 0° bis 90° geeicht.
Im Bild 1 und 2 die Original Batterie der Fa. Batterie und Elementenfabrik Berlin - Neuköln zu sehen.
Auf der Rückseite der Batterie sind zwei kleine Öffnungen zum anlöten von Kabeln. Deutlich aber auch eine Perforation auf der Vorderseite zum Abtrennen der kompletten Rückseite und es kamen zwei Messing Kontaktstreifen zum Vorschein.
Techn. Daten und Beschreibungen von Wikipedia.
Unbekannter Hersteller. Bild 407
Herstellungsjahr: ca. 1889 bis 1890
Bezeichnung: Bussolengalvanoskop zur Bestimmung von festen
Leitungswiderständen
Beschreibung: Ein Widerstands – Messgerät verm. Um die Jahrhundertwende
gefertigt. Der Hersteller ist nicht bekannt. Im Inneren des Gehäuses
befindet sich noch die Original Batterie in einem sehr gut erhaltenen
Zustand.
Im Bild 3 deutlich die Lötanschlüsse für den Plus und Minus – Pol, sowie nach entfernen des Papiers auf der Rückseite die Messing Kontaktstreifen.
Zum genauen Messen musste man das Gerät nach dem Erdmagnetfeld genau Ausrichten.
Erst wenn die Magnetnadel genau auf dem Nullpunkt zeigte wahr ihre Spitze genau auf den Norden gerichtet und man konnte mit der Messung beginnen.
Das Galvanometer besitzt zwei getrennte Spulen und daher auch zwei Messbereiche.
Messbereich 1.
Anschlusspunkt – 1 mit + 2 = 4 000 Ohm bis 20 000 k Ohm
, Messbereich 2.
Anschlusspunkt – 1 mit + 3 = 20 000 k Ohm bis 2 000 000 M Ohm
Ein Präzisions – Messgerät ist es nicht, daher die Messgenauigkeit bei
ca. 10 % über alle Messbereiche.
Techn. Daten und Beschreibungen von Wikipedia.
