Messgerät - Elektrotechnik
Unbekannter Hersteller
Unbekannter Hersteller. Bild 426
Herstellungsjahr: 1901
Bezeichnung: Millivoltmeter 100 m Volt und 200 m Volt Gleichspannung.
Beschreibung: Ein sehr einfaches Messgerät im Sperrholzgehäuse aufgebaut. Ein
großer Hufeisenmagnet im inneren mit einem Drehspul Messwerk
spitzengelagert. Die Messlage ist horizontal. Sonstige Angaben zum
Gerät sind nicht vorhanden.
Einen Hersteller ist auch nicht zu erkennen.
Das Messwerk im inneren ist gestempelt mit den Angaben 10.04.01 ( 1901 ).
Ein angebrachter Handschriftlich beschriebener Zettel mit den Angaben des Gerätes bezüglich des Innenwiderstandes der beiden Messbereiche.
Messbereich 1 = 100 m Volt / 6,45 Ohm Ri.
Messbereich 2 = 200 m Volt / 12,9 Ohm Ri.
Techn. Daten und Beschreibung sind vom Gerät selbst erstellt.
Widerstand für beide Messbereiche mit 6,45 Ohm und 12,9 Ohm
Widerstand zur Feinabstimmung für Messbereich 200 m Volt mit 1,0 Ohm
Widerstand zur Feinabstimmung für Messbereich 100 m Volt mit 1,0 Ohm
Der untere Widerstand ist mit Seidenumspannten Kupferdraht von 0,08 mm hergestellt.
Techn. Daten und Beschreibung sind vom Gerät selbst erstellt.
Die Rückseite von der Skala besteht aus Blei und ist von der Bleikorrosion auch Bleifraß schwer angegriffen, die Vorderseite ist jedoch gut erhalten und Handschriftlich gezeichnet.
Ein angebrachter Handschriftlich beschriebener Zettel mit den Angaben des Gerätes bezüglich des Innenwiderstandes der beiden Messbereiche.
Messbereich 1 = 100 m Volt / 6,45 Ohm Ri.
Messbereich 2 = 200 m Volt / 12,9 Ohm Ri.
Techn. Daten und Beschreibung sind vom Gerät selbst erstellt.
Im Bild 1 gezeigt Vorderseite geöffnet mit Messwerk, Hufeisenmagnet und Vorwiderstand sowie der Hand-gezeichneten Skala.

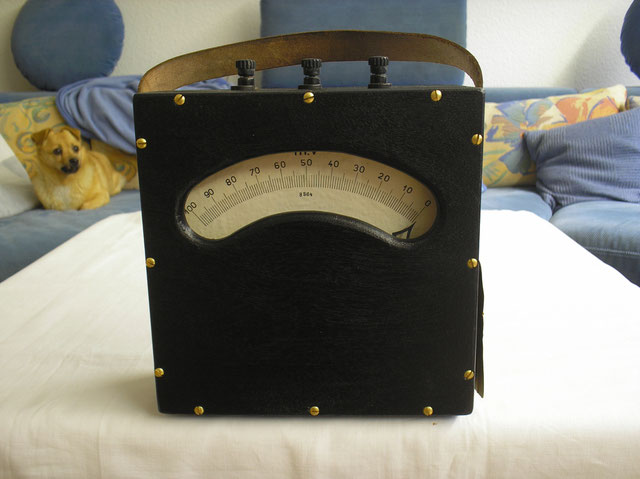

Im Bild 2 gezeigt Vorderseite geschlossen nach der Restaurierung im Original Farbton schwarz.
Eine Nullpunkt Korrektur ist nur möglich, nach der Demontage der Vorderseite.
An den beiden Stellschrauben wurde der Nullpunkt eingestellt. Sie befinden sich in der
Mitte des Messwerkes. Beim Vergrößern des Bildes Nr. 1 deutlich zu sehen.
Horizontale Lage beachten.
Im Bild 3 gezeigt Vorderseite / Draufsicht mit den Anschlussbuchsen, Messwerk und Vorwiderstand.
Techn. Daten und Beschreibung sind vom Gerät selbst erstellt.
