Messgerät - Telefontechnik
S T C - Business Systems - Kent - England
S T C Business Systems Kent – England Bild 363
Herstellungsjahr: 1960
Bezeichnung: Stanofone 5 Direct Line Telefon.
Beschreibung: Achtung:
Stanofon 5 Direktleitung Telefon.
Die rote Taste nicht betätigen, während das Instrument gegen ein Ohr gerichtet ist. Der Ton könnte zu Unannehmlichkeiten führen. Eine ähnliche Vorsicht sollte ausgeübt werden, wenn es Grund zu der Annahme gibt, dass die angerufene Partei zuhört. Dies könnte auch auftreten, wenn der angerufene Teilnehmer anwesend ist, während ein zweiter Anrufversuch durchgeführt wird.
Bedienungsanleitung:
Ein Paar Stanofone - 5 Telefone sind durch Drähte verbunden, die mit den federbelasteten Klemmen an der Basis jedes Satzes verbunden sind.
Ein 0,5 mm Draht oder Normaler Telefon - Draht ist ausreichend, um gute Ergebnisse für viele Kilometer zu geben. Alternativ ist es möglich, einen Einzeldraht und eine " Erde " Rückkehr zu verwenden. Es ist wichtig, bei der Verwendung der Single-Draht-Methode, dass eine gute "Erde" verwendet wird. Durch den Betrieb der roten Taste an der Basis entsteht das Rufsignal und nimmt die Form eines induktiven "Heulens" im Hörer als Anrufsignal des angerufenen Empfängers an.
Der Betrieb der schwarzen Taste an der Seite des Telefons schließt die Sprachschaltung ab.
Diese Taste muss während der Sprache gedrückt werden, und aus diesem Grund wurde eine einfache Bedienung mit dem Schlag der linken Hand oder dem rechten Zeigefinger positioniert.

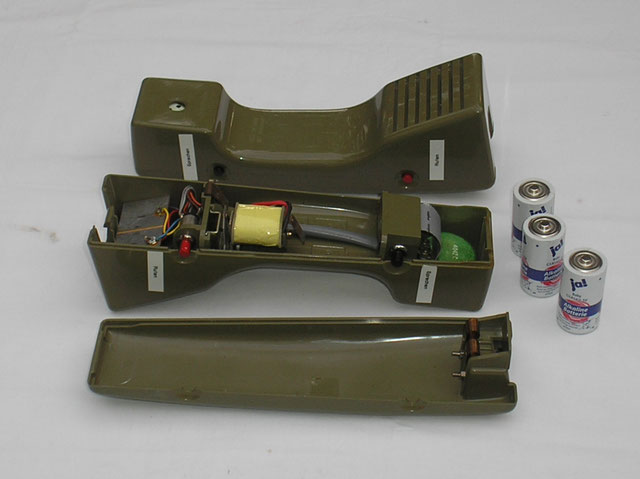

Batterien werden durch Entfernen der Rückseite des Handsatzes ersetzt. Um das Telefon zu öffnen, muss ein Fang unter den federbelasteten Klemmen gelöst und der Rücken nach oben gedrückt werden.
Um die Rückseite zu ersetzen, achten Sie darauf, den Schlitz an der Oberseite des Gehäuses zu greifen und dann einrasten.
WICHTIG: Alle Komponenten sind leicht zugänglich, es ist darauf zu achten, dass beide Knopfleisten korrekt positioniert sind, bevor sie die Rückseite ersetzen.
Die verwendeten Batterien sind normale 1,5 Volt Baby - Typ. LR 14.
Techn. Daten aus der Original Beschreibung und Schaltplan von 1960. Übersetzung ins Deutsche.
S T C Business Systems Kent – England Bild 363
Herstellungsjahr: 1960
Bezeichnung: Stanofone 5 Direct Line Telefon.
Schaltplan und Detailskizze.
