Messgerät - Telefontechnik
Gossen Erlangen - Bayern

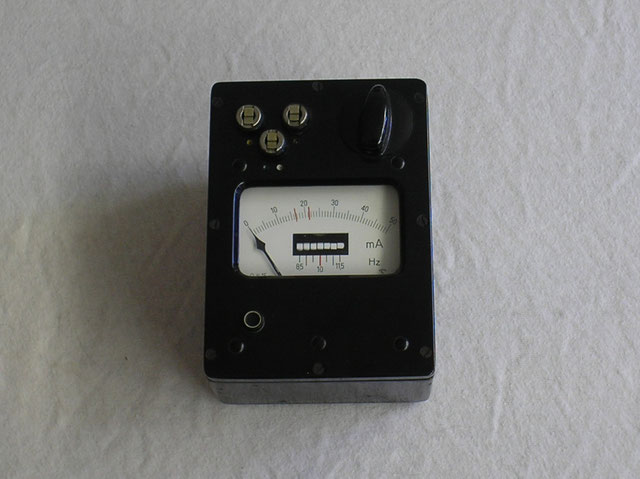

Fa. Gossen Erlangen / Bayern Bild 122
Herstellungsjahr: 1954
Bezeichnung: Telefon - Wählerscheiben – Prüfgerät.
Beschreibung: Die Wählerscheiben der Fernsprechapparate geben, wenn sie
richtig arbeiten, ein bestimmtes Stromstoßverhältnis und haben
eine bestimmte Ablaufgeschwindigkeit.
Mit dem Wählerscheiben Prüfgerät lassen sich Stromstoßverhältnis
und Ablaufgeschwindigkeit rasch und einfach kontrollieren.
Techn. Daten:
Ballistischer Drehspul – Strommesser 0 bis 50 m Ampere.
Frequenzmesser: 8,0 bis 11,5 Hz ( 7 Zungen ).
Drehwiderstand: Zum Einregeln des Meßstromes.
Federbuchsen: Gekennzeichnet mit den Farben gelb, braun, grün, weiß.
Vor der Messung:
Ein Druck auf den Knopf schließt den äußeren Stromkreis kurz. Der Meßstrom kann nun mit dem Drehwiderstand auf 50 m Ampere Dauerstrom eingeregelt werden. Die Anschlüsse der Wählscheibe werden in die Federbuchsen gesteckt, wobei darauf zu achten ist, dass die farbigen Kennfäden der Anschluss Schnüre mit den Farbmakierungen der Federbuchse übereinstimmen.
Der Wählerscheibenprüfer soll bei der Messung möglichst waagrecht liegen; nur dann können die hochempfindlichen Messgeräte richtig anzeigen.
Bei der Messung:
Zieht man die Wählscheibe mit der Ziffer „ 0 „ auf, lässt sie ablaufen und beobachtet
dabei die Messgeräte.
Strommesser:
Das Verhältnis von Stromdauer zur Unterbrechung soll 1:1,6 betragen. Dieses
Impulsverhältnis ist mit zulässiger Genauigkeit vorhanden, wenn der Zeiger des
Drehspul – Strommessers Werte zwischen 16,6 und 21,2 m Ampere anzeigt.
Frequenzmesser:
Die Wählscheibe läuft mit der richtigen Geschwindigkeit ab, wenn der Frequenzmesser
10 Stromimpulse pro Sekunde anzeigt. Dies ist der Fall, wenn die 10 Hz Zunge im
Verhältnis zu den übrigen Zungen am weitesten ausschwingt.
Auszug von Techn. Beschreibung Fa. Gossen.
Fa. Gossen Erlangen / Bayern Bild 122-1
Herstellungsjahr: 1954
Bezeichnung: Telefon - Wählerscheiben – Prüfgerät.
Beschreibung: Die Wählerscheiben der Fernsprechapparate geben, wenn sie
richtig arbeiten, ein bestimmtes Stromstoßverhältnis und haben
eine bestimmte Ablaufgeschwindigkeit.
Mit dem Wählerscheiben Prüfgerät lassen sich Stromstoßverhältnis
und Ablaufgeschwindigkeit rasch und einfach kontrollieren.
Im Bild 1 und 2 zeigt das jeweilige Anschlußschema der entspr. Wählscheibe ( 3 oder 4 polig )
Kabel an das Prüfgerät.
Im Bild 1 wird ein drei polige Schnur von der Wählscheibe gezeigt und im Bild 2 eine vier polige Schnur von der Wählscheibe.
Auszug von Techn. Beschreibung Fa. Gossen.
