Messgerät - Telefontechnik
Fa. Gossen Erlangen - Bayern
Fa. Gossen Erlangen / Bayern Bild 641
Herstellungsjahr: 1962
Bezeichnung: Telefon Wählscheiben Prüfgerät Typ. b.
Beschreibung: Das Nummernschalterprüfgerät enthält einen Zeigerfrequenzmesser
von 8 Hz. bis 12 Hz. zur Ermittlung der Ablaufgeschwindigkeit.
Ein Drehspulmesser mit besonders großer Dämpfung zeigt den
arithmetischen Mittelwert des Impulsverhältnisses an.
Die Messspannung liefert eine handelsübliche 3 Volt Stabbatterie, die im Gerät eingebaut ist. Ein Potentiometer dient zum Spannungsabgleich.
Vor der Messung:
Vor dem Anschluss des Nummernschalters hat eine Kontrolle des Messwerkzeigers, genau auf dem skalenanfangswert stehen muss, zu erfolgen. Nötigenfalls kann der Zeiger durch Verdrehen der Nullstellung neu eingestellt werden.
Das Einstellen des Zeigers auf den Skalenwert „ B „ erfolgt in Schalterstellung „ B „ des Messgrößenschalters. Ein Druck auf den Knopf „ B – Korrektur „ schließt den äußeren Messkreis kurz. Durch gleichzeitiges Drehen des Korrekturknopfes wird der Zeiger auf den Skalenwert „ B „ eingestellt. Lässt sich der Skalenwert „ B „ nicht erreichen, so ist die Batterie verbraucht und muss ausgetauscht werden. Beim Loslassen des Drehknopfes geht der Zeiger wieder auf Null zurück.
Achtung: Batteriekontrolle kann nur bei der Schalterstellung „ B „ durchgeführt werden.
Beschreibung u. Techn. Details aus Originalunterlagen Fa. Gossen von 1962
Messung:
Die Anschlüsse ( Kabelschuhe ) des Nummernschalters werden so in die Buchsen gesteckt, dass die Farbmarkierungen der
Anschlußschnüre mit derjenigen der Buchse übereinstimmen.
Zu Beachten ist die waagrechte Gebrauchslage des Gerätes. Bei der Messung wird die Ablaufgeschwindigkeit der Kontakte mit den Bezeichnungen „ nsi „ und „ nsa „geprüft, sowohl bei einer 3 adrigen wie 4 adrigen Anschlußschnur.
Die Prüfung der Frequenz und des Impulsverhältnisses erfolgen zeitlich nacheinander, wobei das Messergebnis keinen Einfluss hat.
Fa. Gossen Erlangen / Bayern Bild 641-1
Herstellungsjahr: 1962
Bezeichnung: Telefon Wählscheiben Prüfgerät Typ. b.
Beschreibung: Das Nummernschalterprüfgerät enthält einen Zeigerfrequenzmesser
von 8 Hz. bis 12 Hz. zur Ermittlung der Ablaufgeschwindigkeit.
Ein Drehspulmesser mit besonders großer Dämpfung zeigt den
arithmetischen Mittelwert des Impulsverhältnisses an.
Impulsverhältnismessung:
Der Meßgrößenschalter wird auf Schalterstellung " B " gestellt, der Nummernschalter mit der Ziffer Null aufgezogen und unter gleichzeitigem Beobachten des Zeigers ablaufen lassen.
Der Zeiger muß0 während dieses Vorganges zwischen den beiden roten Makierungen in der Skalenmitte einspielen. Das Verhältnis von Stromfluß zur Unterbrechung 1 zu 1,6 ist dann mit ausreichender Genauigkeit vorhanden.
Frequenzmessung:
Der Meßgrößenschalter wird auf " f ( Hz ) " gestellt, und der Nummernschalter mit der Ziffer Null aufgezogen und unter gleichzeitem Beobachten des Zeigers ablaufen lassen. Der Nummernschalter läuft mit richtiger Geschwindigkeit ab, wenn der Frequenzmesser 10 Stromimpulse / sek. anzeigt. Dies ist der Fall, wenn der Zeiger auf 10 Hz. einspielt. Dieser Teilstrisch ist auf der Skala rot markiert.
Beschreibung u. Techn. Details aus Originalunterlagen Fa. Gossen von 1962

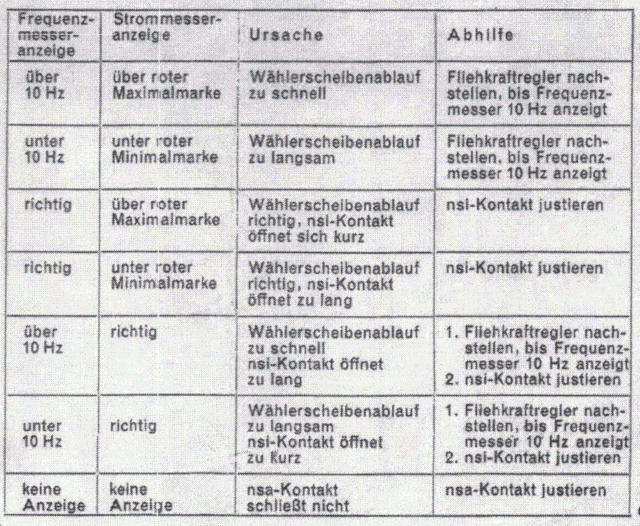

Die Nummernschalter von Fernsprechapparaten arbeiten mit einem bestimmten Verhältnis von Stromfluß zu Stromunterbrechung ( Impulsverhältnis ), dabei ist die Ablaufgeschwindigkeit genau festgelegt.
Fa. Gossen Erlangen / Bayern Bild 641-2
Herstellungsjahr: 1962
Bezeichnung: Telefon Wählscheiben Prüfgerät Typ. b.
Beschreibung: Das Nummernschalterprüfgerät enthält einen Zeigerfrequenzmesser
von 8 Hz. bis 12 Hz. zur Ermittlung der Ablaufgeschwindigkeit.
Ein Drehspulmesser mit besonders großer Dämpfung zeigt den
arithmetischen Mittelwert des Impulsverhältnisses an.
Beschreibung u. Techn. Details aus Originalunterlagen Fa. Gossen von 1962
