Messgerät - Telefontechnik
Gossen Erlangen - Bayern
Fa. Gossen Erlangen / Bayern

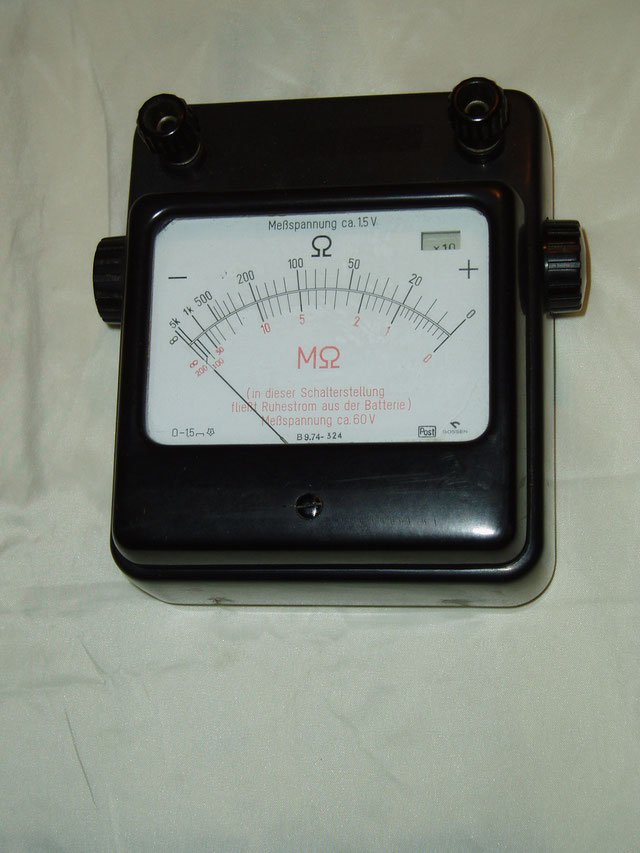

Bild 84
Herstellungsjahr: 1974
Bezeichnung: Mavo – Ohm.
Beschreibung: Das Mavo – Ohm ist ein Betriebsmessgerät für
Widerstandsmessungen mit Messbereichsumschalter für
5 Messbereiche.
Eine 1,5 Volt Stabbatterie ist eingebaut.
Im Megohm Bereich wird die Messspannung durch eine Wandler Schaltung auf 60 Volt erhöht.
Dieses Gerät wurde für die Deutsche Post im Telefonbau verwendet.
Auszug aus der Beschreibung 7905 – 0022Y0.
Aufbau:
Das Mavo – Ohm hat ein Pressstoff Gehäuse 136 x 128 x 66 mm. Ein Drehspulmesswerk zeigt auf einer Bogenlänge von 81 mm mit einem Messerzeiger die Widerstandswerte in Ohm an. Der jeweils eingeschaltete Messbereich kann in einem in einem auf der Skala angebrachten Fenster abgelesen werden. Mit dem Rändelknopf auf der linken Seite des Gerätes wird durch ein Potentiometer das Instrument auf die Meßspannung abgestimmt.
Messung:
Ist mit dem Drehschalter der günstigste Messbereich eingestellt, ist die Nullpunkt Einstellung zu prüfen. Nach erfolgter Abstimmung des eingestellten Messbereiches, wird der zu Messende Widerstand an die Messleitung gelegt. Der eingespielte Skalenwert muss mit der Messbereich Konstanten, die in der Skale rechts erscheint, multipliziert werden. Die Messgenauigkeit des Mavo – Ohm beträgt 1,5 %, bezogen auf die Skalenbogenlänge.
Schalterstellung Messbereich Anzeigebereich Meßspannung
X 1 500 Ω bis 5 kΩ 1,5 Volt
X 10 5 000 Ω bis 50 kΩ 1,5 Volt
X 100 50 000 Ω bis 500 kΩ 1,5 Volt
X 1000 500 000 Ω bis 5 000 kΩ 1,5 Volt
Megohm 50 Megohm bis 200 Megohm 60 Volt
Achtung:
Nach dem Betrieb den Messbereich Schalter nicht im roten Megohm Bereich stehen lassen!
In dieser Schalterstellung wird der Batterie ein Ruhestrom entnommen, der die Lebensdauer der Batterie stark herabsetzt.
Auszug von Techn. Unterlagen Fa. Gossen.
