Messgerät - Telefontechnik
Fa. Hagenuk - Kiel

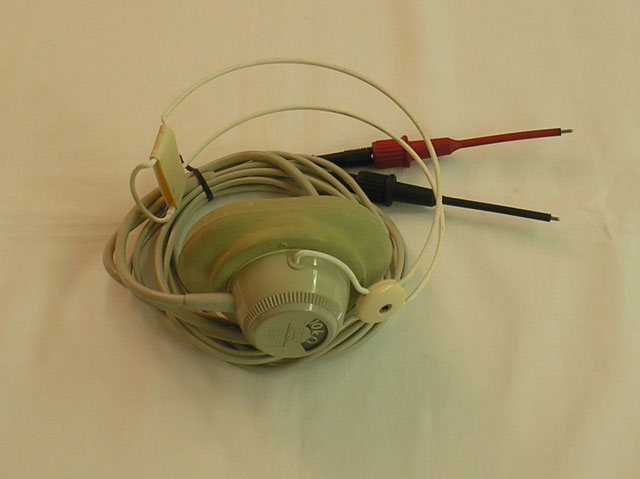

Fa. Hagenuk Kiel Bild 308-1
Herstellungsjahr 1965
Bezeichnung Telefon Prüfhörer Modell 1a - PrGtNr 1a.
Beschreibung Es handelt sich dabei um einen einseitigen Kopfhörer d.h. , ein
Bügel mit nur einer Ohrmuschel. Kein Mikrofon, kein
Wählorgan, kein Ruforgan. Dafür einen Drehschalter für
zwei , farblich deutlich zu unterscheidenen ( rot und
grün) Betriebsarten.
Betriebsart „ 10 k Ohm ( grün ) dient zum hochohmigen Aufschalten auf eine Analoge Leitung. Da es so keinen niederohmige Parallelschaltung gibt, können Gespräche oder Datenverkehr für die Teilnehmer störungsfrei mitgehört werden.
Betriebsart „ 600 „ Ohm ( rot ) wird im PrGt. die niederohmige Schleife eines geöffneten GU ( Gabelumschaltkontakt ) nachgebildet. An analogen Leitungen kann somit ein Wählton angefordert werden. Das Mithören von Gesprächen ist ebenfalls möglich, hier verhält sich das PrG.t wie ein parallel auf die Leitung geschalteter FeAp ( Telefon – Apparat ).
Die analoge Rufspannung ist in der Hörmuschel hörbar als Brummen.
Techn. Details aus Unterrichtsblätter „ F „ der Bundespost Jg. 42 / 1989.
