Messgerät - Telefontechnik
Hartmann & Braun - Frankfurt a/M.
Technische Daten und Details sind vom Gerät selbst erstellt.
Hartmann & Braun Frankfurt a/M Bild 148
Herstellungsjahr: 1912
Bezeichnung: Telefon Messbrücke nach Nippoldt.

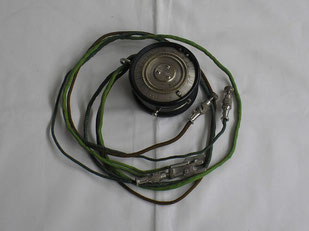

Beschreibung: Die Telefonbrücke nach Nippoldt dient zur Bestimmung von
stromlosen Erdleitungen. Mit einem dosenförmigen Telefon ist
eine in runder Form angeordnete Messbrücke verbunden, deren
Meßdraht durch das Gehäuse geschützt wird.
Der Schleifkontakt ist an der drehbaren Scheibe befestigt, an welcher die eingeschalteten Widerstände direkt in Ohm abgelesen werden können. Zur Ermittlung des Übergangswiderstandes einer Erdleitung sind je nach der angewandten Methoden ( nach Nippoldt oder Weichert ) drei oder zwei Messungen bezw. Ablesungen an der Teilscheibe erforderlich, aus denen sich durch sehr einfache Rechnung der gesuchte Wert ergibt.
Technische Daten und Details sind vom Gerät selbst erstellt.
Technische Daten und Details sind vom Gerät selbst erstellt.
Hartmann & Braun Frankfurt a/M Bild 148-1
Herstellungsjahr: 1912
Bezeichnung: Telefon Messbrücke nach Nippoldt.
Beschreibung: Im Bild 1 gezeigt, der Induktor mit Fach zur Aufnahme des
Trocken - Elementes der Fa. Siemens & Halske Typ T 2 mit 1,5 Volt.
Im Bild 2 gezeigt, das Trocken - Element Typ T 2 im Eingebauten
Zustand.
Im Bild 3 gezeigt, Trocken - Element Typ T 2 der Fa. Siemens & Halske
Berlin.
Diese Batterie ist ein Repro Produkt aus eigener Fertigung
und ohne Funktion. Sie ist nach Original Vorlage aus Bastelkarton mit
Silikonfüllung entstanden. Die Oberseite mit der Rändelmutter und
Belüftungsloch sowie das Kabel ( - Pol ) ist eine Sperrholzplatte von
4 mm und mit schwarzem Wachs vergossen.
Beschreibung u. Techn. Daten sind vom Gerät selbst erstellt.
Hartmann & Braun Frankfurt a/M Bild 148-2
Herstellungsjahr: 1912
Bezeichnung: Telefon Messbrücke nach Nippoldt.
Beschreibung: Die Telefonbrücke nach Nippoldt dient zur Bestimmung von
stromlosen Erdleitungen. Mit einem dosenförmigen Telefon ist
eine in runder Form angeordnete Messbrücke verbunden, deren
Meßdraht durch das Gehäuse geschützt wird.
Zwei vergleichswiderstände und die nötigen Umschalter liegen ebenfalls im Gehäuse, in das ein grünes Doppelkabel zum Anschluss der Stromquelle, ein schwarzgrünes mit starken Endklemmen zum Anschluss des zu Messenden Widerstandes, sowie ein braunes Kabel für den Erdkontakt ( Wichert Methode ) eingeführt ist.
Auszug von Beschreibung Fa. Hartmann & Braun von 1912.
Beschreibung u. Techn. Daten sind vom Gerät selbst erstellt.
