Messgerät - Telefontechnik


Hartmann & Braun Frankfurt a/M.

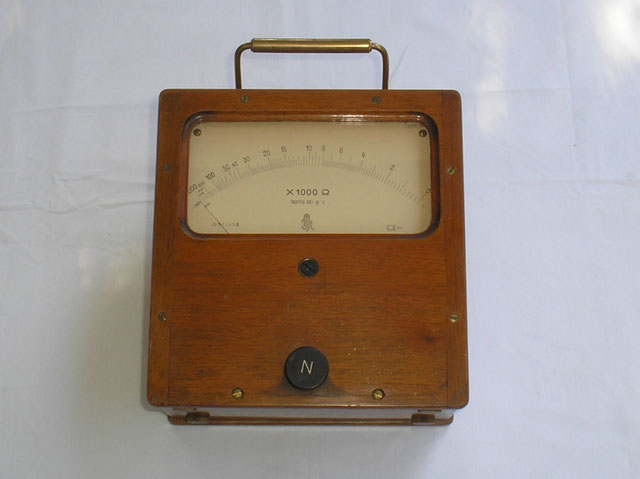

Hartmann & Braun Widerstands Messgerät Typ. Wn - Reichspost. Gefertigt 1927
Zum Vergrößern anklicken - Bild 217

Hartmann & Braun Frankfurt a/M                    Bild 217



Herstellungsjahr:        1927



Bezeichnung:                  Widerstandsmessgerät   Typ. Wn.



Beschreibung:                Das Messgerät  wurde vermutlich für die damalige Reichspost

                                              gefertigt.



Ein Widerstands Messgerät im Edlen Nussbaum Holzgehäuße mit vier Anschlussklemmen Magnetischen Nebenschluss und Nullpunkt Korrekturschraube.



Messbereich                    0 bis  1 M Ω

Das Messwerk ist ein Spannbandgelagertes Drehspulinstrument.



Die benötigte Messspannung  ( 6,0 Volt oder 60,0 Volt Gleichspannung ) wurde über zwei Anschlussklemmen an der Oberseite mit der Bez.  +  /6 - 60   angeschlossen.  An der Anschlussklemme ohne  Bez.   wurde der gesuchte Widerstand Angeschlossen.

Durch Verstellung des magnetischen Nebenschlusses (  Regler auf der Vorderseite  ) mit „ N „ beschriftet  lässt  sich die Empfindlichkeit des Instrumentes so anpassen, dass bei ca. 8 % Abweichung der Messspannung von der Eichspannung die Richtigkeit der Ohmskala erhalten bleibt.



Eine Nullkorrekturschraube befindet sich mittig auf der Frontseite unterhalb vom Messwerk.



Techn. Daten vom Gerät selbst.
