Messgerät - Telefontechnik
Hartmann & Braun - Frankfurt a/M.

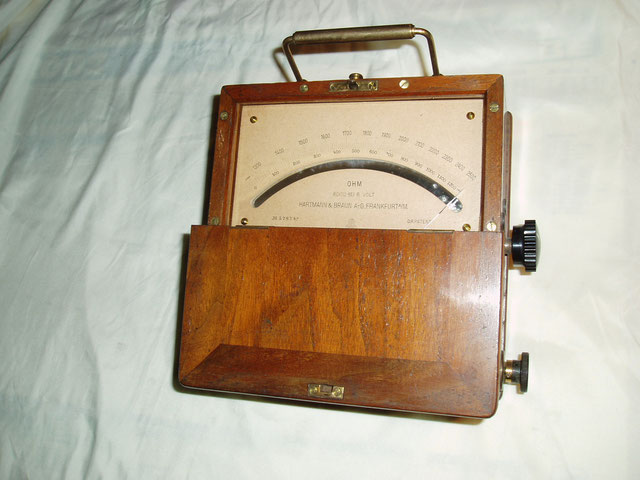

Hartmann & Braun Frankfurt a/M Bild 41
Herstellungsjahr: 1918
Bezeichnung: Widerstandsmessgerät.
Beschreibung: Das Messgerät wird am rechten oberen Drehschalter von der
Stellung „ o für Aus „ und der Stellung „ K für Kurzschluss „ in
zwei Messbereiche unterteilt.
Messbereich I 0 bis 1250 Ω
Messbereich II 1250 bis 2500 Ω einstellen.
Die benötigte Messspannung ( 8,0 Volt Gleichspannung ) wurde über zwei Anschlussklemmen an der Oberseite mit der Bez. + - angeschlossen. An den Anschlussklemmen mit der Bez. X wurde der gesuchte Widerstand Angeschlossen.
Durch Verstellung des magnetischen Nebenschlusses ( Regler rechts unten ) mit „ N „ beschriftet lässt sich die Empfindlichkeit des Instrumentes so anpassen, dass bei
ca. 8 % Abweichung der Messspannung von der Eichspannung die Richtigkeit der Ohmskala erhalten bleibt.
Auszug von Techn. Unterlagen Fa. H&B.
