Messgerät - Telefontechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 604
Herstellungsjahr: ca. 1934
Bezeichnung: Kabelfehler Messbrücke – Gleichstrom für Fernsprechtechnik.
Beschreibung:
Der Kabelmesskoffer:
a ) Zweck
( 1 ) Der Kabelmesskoffer ( KMK ) dient den kleinen Messtrups zu Abnahme, Überwachungs - und Fehlermessungen an unbespulten Ortskabeln ( TMO 5 § 3b ). In den Messkraftwagen wird er als Hilfsmessgerät benutzt.
(
2 ) Mit dem Gerät kann man Isolations, Leitungs und Erdungswiderstände messen und außerdem die örtliche Lage von
Nebenschlüssen und Aderbrüchen bestimmen. Die Messschaltungen lassen sich mit wenigen Handgriffen herrichten; die Ergebnisse werden entweder sogleich abgelesen oder durch einfache Rechnungen
ermittelt.

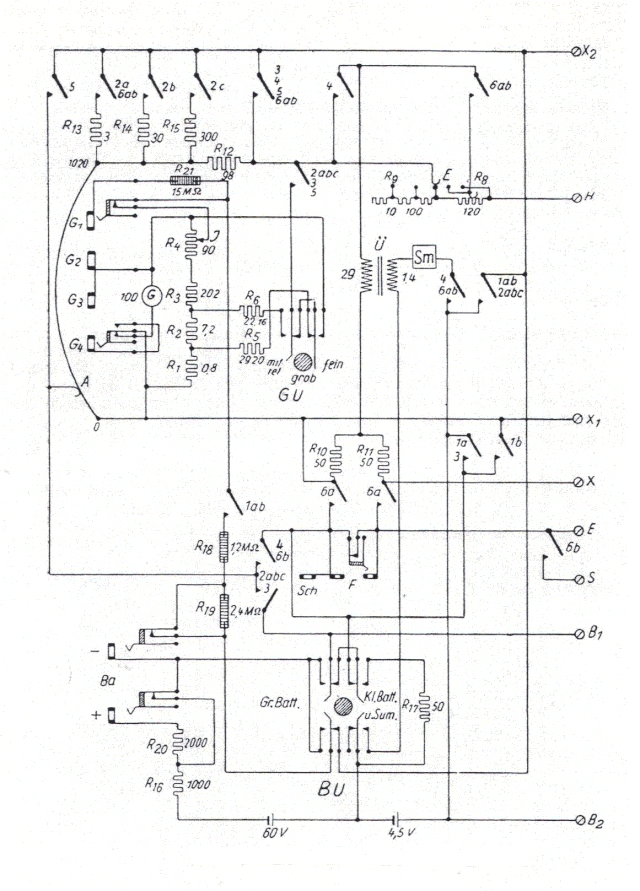

b) Bauart
( 1 ) In einem kräftigen Eichenholzkasten mit Tragegriff und abziehbarem Deckel ist eine Platte aus Isolierpreßstoff ( Superpertinax ) eingesetzt, die oben die Anschlußklemmen, Buchsen und Schalter sowie mehrere Einstellknöpfe trägt.
Ein Zeigergalvanometer und ein Summer ragen halb aus der Platte heraus. An deren Unterseite sind ein Schleifdrahtmesswerk und 21 Widerstände befestigt. Im seitlichen Schubfach befinden sich zwei Messbatterien, von denen die eine aus 3 großen und die andere aus 40 kleinen Stabbatterien zu je 1,5 Volt besteht.
Technische Daten und Details aus der Telegraphenmeßordnung Teil 1 von 1940 entnommen.
Im Bild 1 ist der Abnehmbare Deckel mit Bedienungsanleitung zu sehen.
Im Bild 2 ist das Schubfach mit dem Zubehör wie Telefonhörer und Verbindungskabeln und Klemmen zu sehen.
Im Bild 3 ist das Schubfach mit den zwei Messbatterien, 3 x 1,5 und 40 x 1,5 Volt sowie die Sicherungslampe gegen Kurzschluß zu sehen.
Hartmann & Braun Frankfurt a/M Bild 604-1
Herstellungsjahr: ca. 1934
Bezeichnung: Kabelfehler Messbrücke – Gleichstrom für Fernsprechtechnik.
Beschreibung:
Der Kabelmesskoffer:
( 1 ) In einem kräftigen Eichenholzkasten mit Tragegriff und abziehbarem Deckel ist eine Platte aus Isolierpreßstoff ( Superpertinax ) eingesetzt, die oben die Anschlußklemmen, Buchsen und Schalter sowie mehrere Einstellknöpfe trägt.
Ein Zeigergalvanometer und ein Summer ragen halb aus der Platte heraus. An deren Unterseite sind ein Schleifdrahtmesswerk und 21 Widerstände befestigt. Im seitlichen Schubfach befinden sich zwei Messbatterien, von denen die eine aus 3 großen und die andere aus 40 kleinen Stabbatterien zu je 1,5 Volt besteht.
Technische Daten und Details aus der Telegraphenmeßordnung Teil 1 von 1940 entnommen.
Hartmann & Braun Frankfurt a/M Bild 604-2
Herstellungsjahr: ca. 1934
Bezeichnung: Kabelfehler Messbrücke – Gleichstrom für Fernsprechtechnik.
Beschreibung: Der Kabelmesskoffer:
