Heliowatt Elektrizitäts AG - Werk Schweidnitz - Schlesien

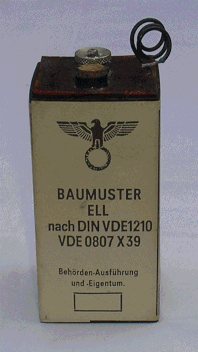

Im Bild links ein Trocken Element T 30 von 1944 der Fa. Pertrix Werk Jungbunzlau Polen dargestellt.
Fa. Heliowatt – Werk Schweidnitz - Schlesien Bild 370 Herstellungsjahr: 1940
Bezeichnung: OB - Festungs – Tischfernsprecher 39.
Beschreibung: Alle Funktionen wie der FF 33, hat der Festungs – Tischfernsprecher
39. Zur Minimierung der Verkabelung wird er ohne Beikasten direkt
an das Festungsfernkabel angeschlossen. Die Mikrofonspeisung erfolgt
über einen kleinen Batteriekasten der zwei Feldelemente Typ. T 30
aufnimmt.
Im Bild mitte der kleine Batteriekasten für zwei T 30 Elemente.
Im Bild rechts die Anschlussklemmleiste bei geöffnetem Oberteil.
Die beiden Klemmen mit der Bez. „ MB „ ist die Betriebsspannung vom Batteriekasten zur Mikrofonspeisung.
Die Klemmen mit der Bez. „ La/ZB – La/OB/SB – Lb/E „ sind für den Anschluss an das Festungsfernkabel vorgesehen. Je nach Betriebsart als OB Telefon oder ZB Betrieb.
Steckbuchse für ein Zusatz Lautsprecher ist links zu
sehen.
An die untere Klemmleiste können ein Zweitwecker ( W2 ) und ein Mikrofon
( M ) und ein Hörer ( F ) zusätzlich angeschlossen werden.
Im Bild links unten gezeigt, Handapparat ohne Sprechtaste und dem 5 poligen Stecker.

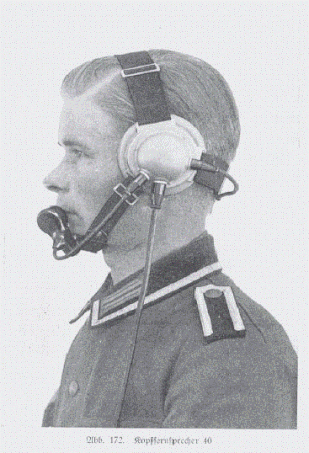

Im Bild rechts unten gezeigt, Ein Kopffernsprecher Modell 40
Techn. Beschreibung und Bildmaterial zum Teil von „ der Fernmelder „ und selbst erstellt.
Fa. Heliowatt – Werk Schweidnitz - Schlesien Bild 370-1 Herstellungsjahr: 1940
Bezeichnung: OB - Festungs – Tischfernsprecher 39.
Beschreibung: Alle Funktionen wie der FF 33, hat der Festungs – Tischfernsprecher
39. Zur Minimierung der Verkabelung wird er ohne Beikasten direkt
an das Festungsfernkabel angeschlossen. Die Mikrofonspeisung
erfolgt über einen kleinen Batteriekasten der zwei Feldelemente
Typ. T 30 aufnimmt.
Im Bild links gezeigt,
Tischfernsprecher 38 mit abgenommenen Handapparat und seitlicher Kurbel für den Induktor.
Im Bild mitte gezeigt,
Rückseite mit Typenschild und Kabeleinführung für den Handapparat und sonstiges Zubehör.
Im Bild rechts gezeigt,
Geräteansicht von oben mit der 5 pol. Steckerleiste, Kurbelinduktor, Doppelschalenwecker und Induktionsspule.
Im Bild unten dargestellt,
Schaltplan vom Modell 39 mit Beikasten für die T 30 Elementen und sonstiges Zubehör dargestellt.
Techn. Beschreibung und Bildmaterial zum Teil von „ der Fernmelder „ und selbst erstellt.
Schaltplan vom Modell 39 mit Beikasten für die T 30 Elementen und sonstiges Zubehör dargestellt.
Schaltplan vom Modell ohne Beikasten für die T 30 Elementen und sonstiges Zubehör dargestellt.
Vom Originalplan der nicht gut erhalten war, gering Nachgezeichnet und geändert.
Danke für die Unterstützung durch das Wehrtechnikmuseum Röthenbach und Koll. A. Schamfuß für die Führung am 28.08.2019.
