Messgerät - Telefontechnik
Siemens & Halske - Berlin
Siemens & Halske – Berlin Bild 374
Herstellungsjahr: 1928
Bezeichnung: Telefon Tischapparat W 28/SA 28 – Modell 26 schwarz.
Beschreibung: Der analoge Tischapparat W 28 wurde etwa ab 1925 von Siemens &
Halske entwickelt und ab 1928 von verschiedenen Herstellen für die
Deutsche Reichspost gebaut. Er löste den W 24 ab. Der W 28 ist einer
der ersten modernen Tisch – Fernsprecher in kompakter Bauweise.
Der direkte Vorgänger beziehungsweise die Vorserie des W 28/SA28 ist das Modell 26 von Siemens von 1926, das sich schaltungstechnisch überhaupt nicht unterscheidet. Die Hörerschnur befindet sich an der Rückseite des Gehäuses. Das Oberteil ist aus Zinkdruckguss gefertigt, die Bodenplatte mit zwei langen Schraubenbolzen befestigt, welche gleichzeitig das Oberteil halten.
Das Modell 26 ist recht selten zu finden und mittlerweile eine Sammlerrarität.
Der relativ gerade , handliche Telefonhörer aus schwarzem Bakelit mit halbkugelförmiger Einsprache ( untere Mikrofonkappe des Hörers ) und geflochtener, textilummantelter Hörerschnur ist baugleich zum Modell 26/SA 28. Diese halbkugelförmige Einsprache mit Schlitzen oben hat eine schallbündelnde, verstärkende Wirkung, weil die damaligen Kohlesprechkapseln in ihren akustischen Eigenschaften noch recht schlecht waren.
Bei aufgelegtem Hörer ist die Wählfunktion durch eine Sperrklinke mechanisch gesperrt – eine aufgrund der Schaltung des W 28 erforderliche Funktion, um eine unbeabsichtigte Wahl zu verhindern:
Der sogenannte „ nsa „ ( Nummernschalter – Arbeitskontakt ) ist noch vor dem Gabelumschalter geschaltet. Somit werden ohne Sperrfunktion beim Rücklauf der Wählscheibe mit aufgelegtem Hörer Wählimpulse erzeugt. Diese Sperre hat aber auch den nützlichen Nebeneffekt, das „ richtige „ Telefonieren ( Handapparat abnehmen, Wählton abwarten, Rufnummer wählen ) zu erzwingen.
Technik und Aussehen des W 28 erwiesen sich als bahnbrechend und wegweisend für die nächsten 20 Jahre. Er wurde in die Niederlande exportiert und teilweise auch in Österreich gebaut. Auch in Japan wurden Lizenzen gekauft, um den W 28 nachzubauen. Dieses Modell verhalf dem Fernsprecher – vorher eher in begüterten Haushalten, Ämtern / Behörden oder bei Geschäftsleuten zu finden – zu größerer Verbreitung.
Text und Bilder von Wikipedia und Wasser.de
Technische Daten und Details sind vom Gerät selbst erstellt.
Technische Daten und Details sind vom Gerät selbst erstellt.
Der relativ gerade , handliche Telefonhörer aus schwarzem Bakelit mit halbkugelförmiger Einsprache ( untere Mikrofonkappe des Hörers )
und geflochtener, textilummantelter Hörerschnur ist baugleich zum Modell 26/SA 28. Diese halbkugelförmige Einsprache mit Schlitzen oben hat eine schallbündelnde, verstärkende Wirkung, weil die damaligen Kohlesprechkapseln in ihren akustischen Eigenschaften noch recht schlecht waren.
Im Bild 3 ist eine Original Tel. Anschlußkasten für 3 poliges Kabel der Reichspost. Hersteller ist Unbekannt.
Fertigungsjahr ca. 1939.
Im Bild 4 der Kasten im geöffnetem Zustand mit den 3 Klemmschrauben mit der Bez. a - E - b.
Mit den beiden schwarzen Drehschrauben mittig, wurde ein Kontakt ( a - b Ader ) geöffnet und geschlossen werden.
Im Bild 5 die Rückseite des Kastens mit der Bez.
D. R. G. M.

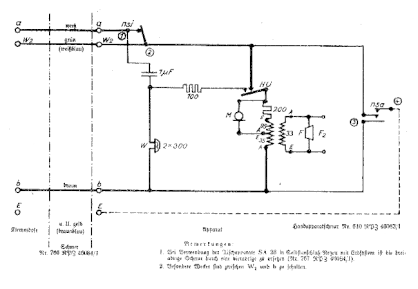

Im Bild links dargestellt ein Stromlaufplan vom Modell W 28.
Technische Daten und Details sind vom Gerät selbst erstellt.
Siemens & Halske – Berlin Bild 374-1
Herstellungsjahr: 1928
Bezeichnung: Telefon Tischapparat W 28/SA 28 – Modell 26 schwarz.
Beschreibung: Der analoge Tischapparat W 28 wurde etwa ab 1925 von Siemens &
Halske entwickelt und ab 1928 von verschiedenen Herstellen für die
Deutsche Reichspost gebaut. Er löste den W 24 ab. Der W 28 ist einer
der ersten modernen Tisch – Fernsprecher in kompakter Bauweise.

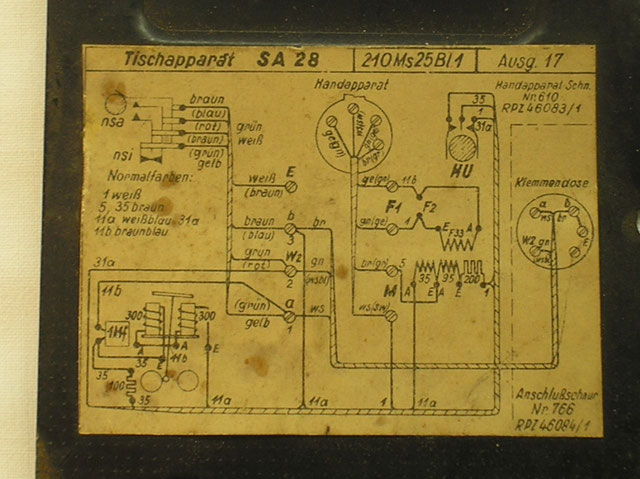

Schaltplan vom Modell W 28.
Der Stromlaufplan vom Modell W 26 ist vollkommen identisch zum W 28.
An den in der Mitte des Schaltplanes befindlichen Klemmen mit der Bezeichnung F 2 Klemmenbezeichnung 6 und 7 ist die Möglichkeit einen zweithörer anzuschließen.
Text und Bilder von Wikipedia und Wasser.de
Techn. Daten und Beschreibung vom Gerät sind selbst erstellt.
Technische Daten und Details sind vom Gerät selbst erstellt.
Siemens & Halske – Berlin Bild 374-2
Herstellungsjahr: 1934
Bezeichnung: Telefon Tischapparat W 28/SA 28 – Modell 26 schwarz.
Beschreibung: Der analoge Tischapparat W 28 wurde etwa ab 1934 wegen der
Materialknappheit an Stahl und Eisen die Metallschalen für den
Wecker aus Glas gefertigt.
Techn. Daten und Beschreibung vom Gerät sind selbst erstellt.
