Messgerät - Telefontechnik
Fa. Standard Elektrik Lorenz AG - Stuttgart - SEL

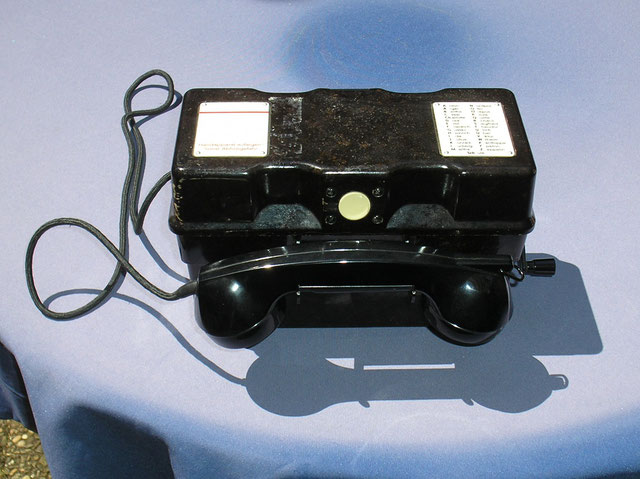

Fa. Standard Elektrik Lorenz AG – SEL - Stuttgart Bild 362
Herstellungsjahr: 1964
Bezeichnung: OB / ZB Feldtelefon im ZB Betrieb ( Zentralbatterie ).
Beschreibung: Ein Feldtelefon ist ein spezieller Telefonapparat, der nach den
Anforderungen des Einsatzes unter militärischen Bedingungen
konstruiert ist.
1879 erhielt Wilhelm Emil Fein ein Patent für ein Telefon mit Hufeisenmagnet und 1885 ein weiteres für ein militärisch genutztes Feldtelefon – dieses gilt als das erste tragbare Telefon der Welt. In Deutschland wurden die ersten Armeefernsprecher von 1905 bis 1918 im Heer eingesetzt. Bei der Bundeswehr wurde diese Technik bis in die 90 ziger Jahre eingesetzt.
Text aus Originalbeschreibung Fa. SEL von 1958.
Fa. Standard Elektrik Lorenz AG – SEL - Stuttgart Bild 362
Herstellungsjahr: 1964
Bezeichnung: OB / ZB Feldtelefon im ZB Betrieb ( Zentralbatterie ).
Beschreibung: Ein Feldtelefon ist ein spezieller Telefonapparat, der nach den
Anforderungen des Einsatzes unter militärischen Bedingungen
konstruiert ist.
Betriebsart „ ZB „
W Betrieb: Handapparatebügel ausgeklappt. Gravierung „ ZB „ lesbar. Induktorkurbel bleibt eingeklappt. Anschluss: Die Anschlussleitung wird von der Deckelseite her an die Leitungsklemmen
La und Lb/E gelegt. Handapparatenschnur sowie Anschlussleitung auf die
Schnurdurchführung legen und Deckel schließen. Handapparat auf die Gabel legen. Rufen: Handapparat abnehmen, dadurch wird bei der Vermittlung ein Signal ausgelöst. Sprechen: Zum Sprechen muss die Sprechtaste am Handapparat gedrückt werden. Da die Sprechtaste einseitig gelagert ist, betätigt man sie durch Druck auf die geriffelte Fläche. Hören: Sprechtaste loslassen und hören. In dieser Stellung ist nur noch die Hörerkapsel eingeschaltet. Dadurch werden über das Mikrofon kommende Raumgeräusche
von der Hörerkapsel ferngehalten und außerdem die Batterie geschont. Beenden des Gesprächs: Handapparat auf die Gabel legen, sonst Amtsbelegung.
Achtung: Der Handapparat muss im Ruhezustand auf der Gabel aufliegen,
sonst Abhörgefahr !
Text aus Originalbeschreibung Fa. SEL von 1958.
Betrieb bei großer Kälte:
Bei Verwendung des FB OB/ZB bei großer Kälte soll der Batteriebecher um die Monozellen betriebsbereit zu halten in Körpernähe getragen werden. Als Verbindung zwischen Batteriebecher und FF OB7ZB dient dabei die im Deckel untergebrachte Batterieschnur. Beim Stecken der Batteriesteckdose auf die Kontakt – Stifte des Batteriefaches dient der Batteriestecker als Griffverlängerung. Er lässt sich leicht wieder von der Batteriesteckdose abziehen, sobald diese auf den Kontaktstiften des Batteriefaches sitzt. Die Batteriesteckdose wird, wenn der Batteriebecher wieder in das Gerät gesteckt werden soll, mit der zugentlasteten Batterieschnur von den Kontaktstiften abgezogen.
Laut – Leise – Stellung des Weckers:
Die Ruflautstärke des Weckers kann mittels eines Schiebers auf „ Laut „ oder „ Leise „ gestellt werden.
Markierung: großer Punkt = Laut kleiner Punkt = Leise
Text aus Originalbeschreibung Fa. SEL von 1958.
