Messgerät - Telefontechnik
Fa. Standard Elektrik Lorenz AG - Stuttgart - SEL
Fa. Standard Elektrik Lorenz AG – SEL - Stuttgart Bild 382
Herstellungsjahr: 1964
Bezeichnung: Wählzusatz zum Feld Fernsprecher Typ. 54 – OB / ZB.
Beschreibung: Der Wählzusatz besteht aus einem Anschlusskasten mit zwei Zungen
für den Anschluss im Inneren des Feldfernsprechers mit der
Bezeichnung La und Lb.
Vom Anschlusskasten führt eine kurze bewegliche Kabelverbindung zu einer Steckbaren Wählscheibe mit Erdtaste. Die Wählscheibe wird mit einer Metallenen Lasche oben auf den Deckel des Feldfernsprechers befestigt. Die Anschlussleitung wird bei ZB Betrieb an die beiden Anschlussklemmen am Klemmbrett des Wählzusatzkastens mit der Bezeichnung La W und Lb W angeschlossen. An die Klemme mit der Bezeichnung „ E „ wird die Erdung angeschlossen.
Text aus Originalbeschreibung Fa. SEL von 1958.
Fa. Standard Elektrik Lorenz AG – SEL - Stuttgart Bild 382-1
Herstellungsjahr: 1964
Bezeichnung: Wählzusatz zum Feld Fernsprecher Typ. 54 – OB / ZB.
Beschreibung:
W Betrieb ( Wählbetrieb ) :
Handapparaten Gabel ausgeklappt, Gravierung „ ZB „ lesbar. Induktorkurbel
bleibt eingeklappt.
Anschluss: Die Anschlussplatte des Wählzusatzes wird mit ihrer Kontaktplatten unter die Leitungsklemmen La/E des OB / ZB geklemmt. Die Anschlussleitung kommt jetzt an die Leitungsklemmen La W und Lb W der Anschlussplatte. Bei Anschluss an Nebenstellenanlagen legt man die erforderliche Erdleitung an die Leitungsklemme „ E „ . Schnur des Handapparates und des Wählzusatzes sowie Anschlussleitung auf die Schnurdurchführung legen und Deckel schließen. Handapparat auf die Gabel legen. Steckblech des Wählzusatzes aufklappen, Wählzusatz auf den Deckel des FF OB/ZB aufsetzen und Steckblech hinter die Führungsplatte am Deckel schieben.
Wählen: Handapparat abnehmen und warten bis Wählzeichen ertönt. Mit Nummernschalter gewünschte Rufnummer wählen.
Sprechen:
Zum Sprechen muss die Sprechtaste am Handapparat gedrückt werden. Da die Sprechtaste einseitig gelagert ist, betätigt man sie durch Druck auf die geriffelte Fläche.
Hören: Sprechtaste loslassen und hören. In dieser Stellung ist nur noch die Hörerkapsel eingeschaltet. Dadurch werden über das Mikrofon kommende Raumgeräusche von der Hörerkapsel ferngehalten und außerdem die Batterie geschont.
Beenden des Gespräches:
Handapparat auf die Gabel legen.
Achtung:
Der Handapparat muss im Ruhezustand auf der Gabel aufliegen, sonst Abhörgefahr !
Text aus Originalbeschreibung Fa. SEL von 1958.
Der Wählzusatz besteht aus einem Anschlusskasten mit zwei Zungen für den Anschluss im Inneren des Feldfernsprechers mit der Bezeichnung La und Lb.
------------------------------------
Schaltplan b.z.w. Stromlaufplan vom Feldfernsprecher Modell FF 54.
Steckbuchsen für zweitlautsprecher / Kopfhörer.

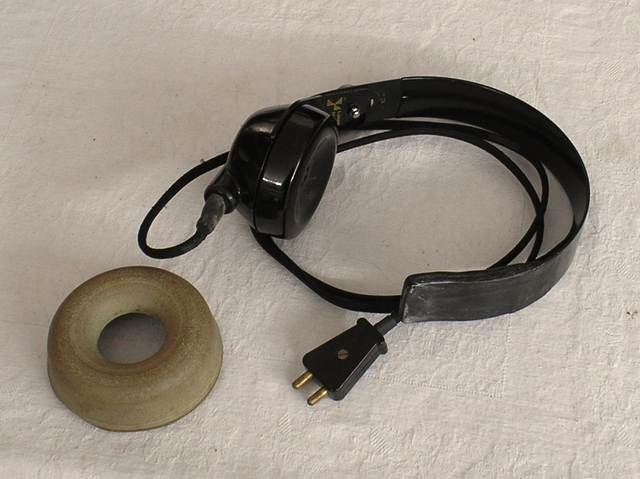

Fa. Standard Elektrik Lorenz AG – SEL - Stuttgart Bild 382-3
Herstellungsjahr: 1962
Bezeichnung: Kopfhörer für den Feld Fernsprecher Typ. 54 – OB / ZB.
Beschreibung: Der Kopfhörer wird an die zweite Handapparate Steckleiste
angeschlossen.
Im Bild 600 ist ein Original Kopfhörer ( Zweithörer ) wie im obigen Schaltbild zu entnehmen unter der Bez. Zweithörer gekennzeichnet.
Der Anschluss erfolgt über die zweite einbauleiste für einen zweiten Handapparat oder auch andere Zusatzgeräte wie Lautverstärker u.s.w. Der Stecker
b.z.w. die Stifte sind unverwechselbar in der breite gefertigt.
Text aus Originalbeschreibung Fa. SEL von 1958.
Im Bild 4 der Feldfernsprecher mit seinen zwei Steckleisten für Handapparate. Ein Handapparat im Bild schon eingesteckt. Die zweite Leiste ist frei.
Im Bild 5 der Feldfernsprecher mit seinen zwei Steckleisten für Handapparate. Ein Handapparat im Bild
schon eingesteckt. Bei der zweiten Leiste sind die Buchsen für den Hörer rot gekennzeichnet.
Im Bild 6 der Feldfernsprecher mit gestecktem Kopfhörer in der zweiten Handapparatenbuchse. Der Hörer wird in die oberen beiden Buchsen eingesteckt.
Siehe Schaltplan Bild 382-1
Im Bild 7 ist das Behältnis für den Transport und Aufbewahrung gezeigt.
Es ist die gleiche Bauart wie für den Wählzusatz Bild 382.
