Messgerät - Telefontechnik
Staub + Co. Richterswill - Schweiz
Fa. Staub + Co – Richterswill – Schweiz Bild 615
Herstellungsjahr ca. 1970
Bezeichnung Widerstands – Messgerät der Schweizer Armee.
Beschreibung Ein kleines kompaktes Widerstands Messgerät der Schweizer Armee.
Eingesetzt wurde das Messgerät in den Fernmeldeeinheiten und Techn. Abteilungen. Seine Anwendung ist Universell.
Techn. Daten:
Das Messwerk ist ein Edelstein gelagertes Drehspul Messwerk.
Betriebslage ist waagrecht.
Prüfspannung ist 4 000 Volt
Messgenauigkeit ist 2,0 %
An der Geräte Oberseite befinden sich vier Steckbuchsen zur Einstellung der Messbereiche.
Rx = 1 – 10 – 100.
Als Zubehör sind zwei Messkabeln mit farbigen Bananenstecker 4,0 mm und zwei Kroko klemmen.
Das Messgerät besitzt ein Magnetischen Nebenschluss, der mittels einstellrad verstellt werden kann. Hiermit kann die Betriebsspannung aus einer Batteriezelle Typ. LR 12 mit 1,5 Volt bei Alterung im Bereich ± 5 % angepasst werden. Ist dies nicht mehr möglich, musste die Batterie ersetzt werden.
Diese Einstellung wird mit Kurzgeschlossenen Messkabeln durchgeführt.
Eine Messzeiger „ Nullpunkt „ Verstellung im Stromlosen Zustand befindet sich unterhalb des Messwerkes.
Das Lederetui zur Aufbewahrung des Gerätes ist fast Neuwertig und sehr wahrscheinlich noch nie im Einsatz gewesen.
Beschreibung und Techn. Daten sowie Details sind vom Gerät selbst erstellt.

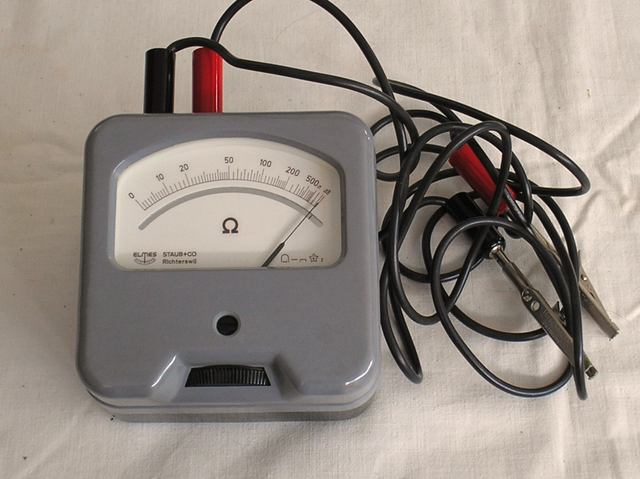

Im Bild 1 ist das Messgerät und Lederetui einzeln mit den zwei Messkabeln gezeigt.

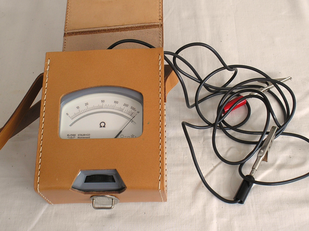

Im Bild ist das Messgerät im Lederetui und den zwei Messkabeln gezeigt.
