Messgerät - Telefontechnik
Telefon & Normalzeit GmbH - Frankfurt.
Fa. T & N GmbH. – Frankfurt a/M. Bild 381
Herstellungsjahr: Herstellungsjahr 1966
Bezeichnung: Amtszusatz 2 teilig für Fernsprechvermittlung 10 / OB.
Beschreibung: Amtszusatz 2 teilig:
Zum Anschluss der Feldfvermittlung 10 / OB an das öffentliche
Fernsprechnetz der Deutschen Bundespost oder andere feste
Fernsprechnetze im Wählbetrieb / Fernsprechnebenstellenanlagen
wird der tragbare Amtszusatz 2 teilig verwendet. Es könne 2 ZB / W – Leitungen angeschlossen werden.
Gehäuse:
Das Gehäuse ist ein Stahlblechgehäuse.
An seiner rechten und linken Seite befinden sich Halterungen für den abnehmbaren Tragegurt und an der linken Seite eine Halterung für die Handapparategabel. Die Bedienerseite und Anschluss Seite sind durch Deckel mit gemeinsamen Verschluss spritzwasserdicht verschlossen. Die eingeprägten Sicken der Deckel dienen als Gleitschutz, wenn mehrere Fernsprechvermittlungen / Amtssätze aufeinander gestellt werden.
Das Gehäuse enthält den Amtszusatz - Einschub mit - Bedienerseite - Anschlussseite,
der sich nach dem lösen der 4 rot markierten Halteschrauben aus dem Gehäuse herausziehen lässt.
Text und Details aus Beschreibung vom Bundesamt für Zivilschutz von 1983.
Beschreibung der Bedienungsseite: siehe unten
Der Amtszusatz Einschub ist mit der Anschlussseite und Bedienseite auf eine gemeinsame Grundplatte montiert.
Der Amtszusatz enthält:
Geräte Rückseite.
Anschlussklemmenpaar zum Anschluss von ZB / W Leitungen. Verbindungskabel mit 8 poligem Stecker zur Vermittlung. Anschlussklemmen zum Anschluss Erdleitung.
Fa. T & N GmbH. – Frankfurt a/M. Bild 381
Herstellungsjahr: Herstellungsjahr 1966
Bezeichnung: Amtszusatz 2 teilig für Fernsprechvermittlung 10 / OB.
Der Amtszusatz Einschub ist mit der Anschlussseite und Bedienseite auf eine gemeinsame Grundplatte montiert.

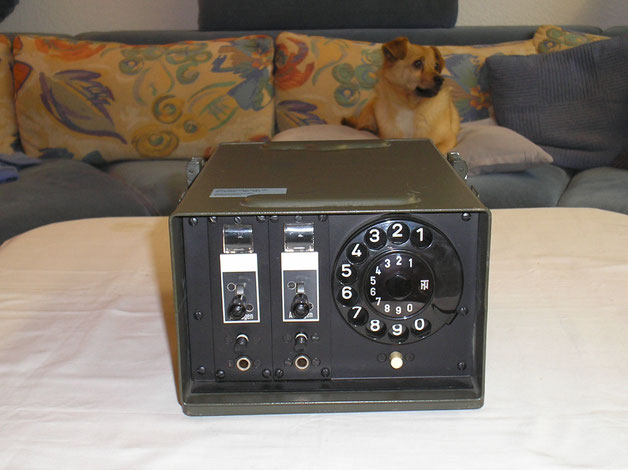

Der Amtszusatz enthält auf der
Bedienerseite: - 2 Vermittlungsklinken zum Herstellen von Gesprächsverbindungen - 2 Anrufschauzeichen zur optischen Anzeige von Anrufen - 2 Abfrageschalter zur Abfrage von Anrufenden Teilnehmern - 2 Beschriftungstäfelchen zur Bezeichnung der angeschlossenen Leitungen - 1 Nummernschalter zum Anwählen von Teilnehmern - 2 Haltetasten ( HAT ) zum Halten der ZB / W Verbindungen beim Herstellen von
Gesprächsverbindungen - 1 Erdtaste zum Umlegen von Gesprächsverbindungen beim Anschluss des Amtszusatzes
an Nebenstellenanlagen.
Text und Details aus Beschreibung vom Bundesamt für Zivilschutz von 1983.
Im Bild links dargestellt, OB Feldvermittlung mit 10 Teiligem Blitzschutzkasten, 2 Teiligem Amtszusatz und OB Feldtelefon Sprechstelle.
