Messgerät - Telefontechnik
Trüb & Täuber - Zürich

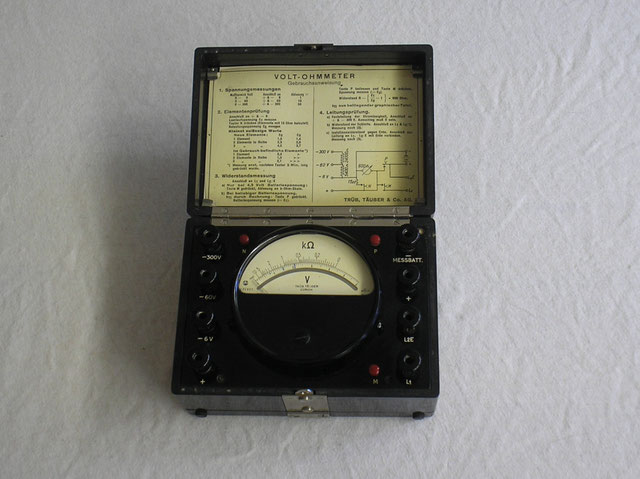

Trüb, Täuber & Co. AG. Zürich Bild 125
Herstellungsjahr: 1954
Bezeichnung: Feldmesskästchen der Schweizerischen Armee.
Beschreibung: Das Feldmesskästchen, ist ein kombiniertes Volt / Ohmmeter.
Das Messwerk: Es besteht aus einem Drehspulsystem von 600 Ω Eigenwiderstand. Da Spannungen bis 6,0 Volt direkt gemessen werden können, besitzt
es also eine Empfindlichkeit von 100 Ω pro Volt ( 100 Ω/Volt ), was
für die Durchführung feldmäßiger Messungen vollauf genügt.
Es ermöglicht Gleichspannungsmessungen bis 300 Volt.
Prüfung vom Batterie Elementen ( Kontrolle des Inneren Widerstandes ).
Messung von Gleichstromwiderstände bis 10 000 Ω; bei Verwendung von Fremdstromquellen genügender Spannung lassen sich auch höhere Widerstände messen.
Widerstandsmessungen kommen hauptsächlich in Frage:
Zur Kontrolle und Reparatur von Apparaten.
Zur Kontrolle von Leitungen ( Isolationsmessungen ).
Zur Kontrolle von Erdungen. Zur Fehlerortsbestimmung auf defekten Leitungen.
Techn. Daten und Beschreibung vonTrüb & Täuber Zürich.

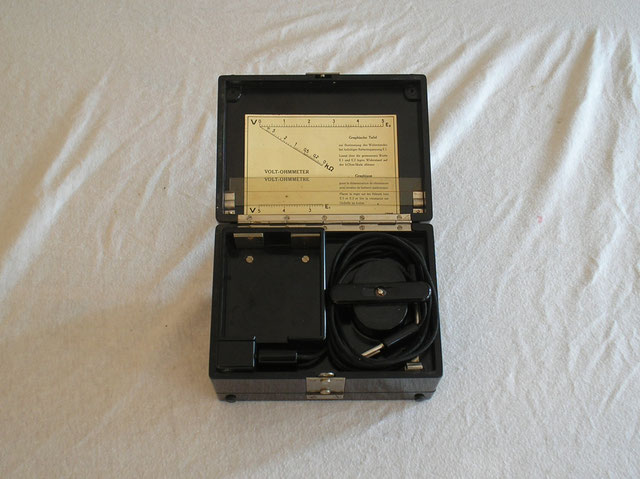

Trüb, Täuber & Co. AG. Zürich Bild 125-1
Herstellungsjahr: 1954
Bezeichnung: Feldmesskästchen der Schweizerischen Armee.
Messbatterie und Zubehör:
Die Messspannung für Widerstandsmessungen wird durch eine im rückwertigen Instrumentenfach befindliche Taschenlampenbatterie geliefert.
Im gleichen Fache wie die Batterie sind zwei Prüfkabel untergebracht. Die Kabel tragen beidseitig Bananenstecker.
Im Klappdeckel befinden sich zwei Hilfsgeräte für Widerstandmessungen:
Eine grafische Tafel und ein Zelluloidlineal.
Ihre Verwendung wird im Abschnitt 3 c der Beschreibung eingehend besprochen……….
Techn. Daten und Beschreibung vonTrüb & Täuber Zürich.
