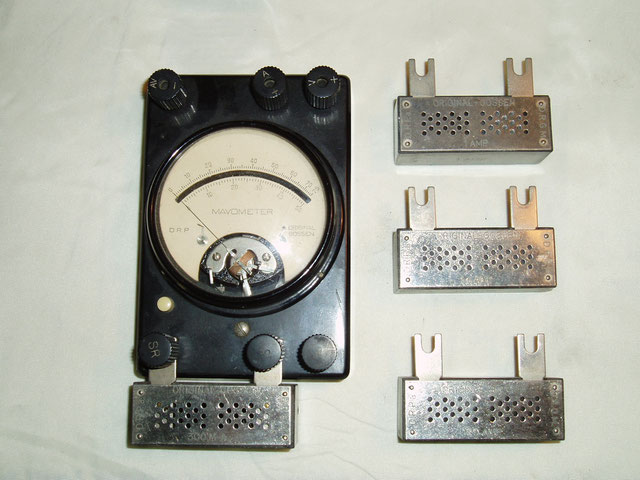

Gossen  Universal Messgerät Mavometer mit  Zusatzwiderstände
Zum Vergrößern anklicken - Bild 16

Fa. Gossen Erlangen / Bayern                      Bild 16



Herstellungsjahr:            1923



Bezeichnung:                    Universal Mavometer.



Beschreibung:                  Ein Präzisions – Drehspul – Instrument.



Das Mavometer besteht aus einem Präzions – Drehspul – Messwerk mit 70 mm Skalenbogen. Die Drehachse ist in Edelstein gelagert, der Zeiger, der auf einer spiegelunterlegten Skala spielt, als Messzeiger ausgeführt.



Eichdaten:                                  Stromverbrauch bei Endausschlag 2 Milliampere

Spannungsabfall:                    100 Milivolt

Innerer Widerstand:              Ri 50 Ohm

Genauigkeit:                               1 % vom Skalenendwert



Am Messgerät ein Nebenwiderstand zur Messung von 300 mAmpere und weitere Nebenwiderstände zur Messung von 1, 1,5 und 20,0 Ampere.



Auszug von Techn. Unterlagen Fa. Gossen.
