Messgerät - Elektrotechnik


Gossen - Erlangen - Bayern

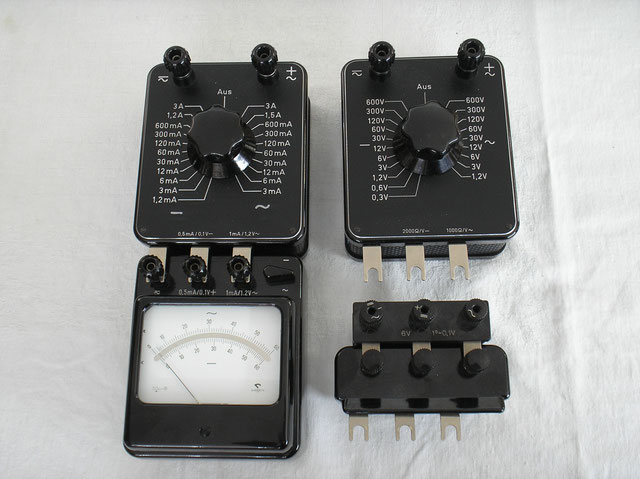

Mavo Meter in mittlerer Ausführung zum " Gigant " - Fa. Gossen Erlangen - Bayern - Fertigungsjahr 1963
Zum Vergrößern anklicken - Bild 607

Fa. Gossen  Erlangen / Bayern                              Bild 607



Herstellungsjahr        ca. 1960



Beschreibung              Das Multimeter für Wechsel und Gleichspannung mit separaten

              Steckmodule ist für Wechselspannung mit einem Innenwiderstand

 von 1 000 Ω / Volt und einem Verbrauch am Anzeigegerät von 1 mAmp. und 1,2 Volt angeschlossen. Die Gleichspannung ist mit einem Innenwiderstand von 20 000 Ω / Volt

und einem Verbrauch am Anzeigegerät von 0,5  m Amp. und 0,1 Volt angeschlossen.



Die Umschaltung von Wechsel auf Gleichstrom wird über einen Umschalter rechts am Grundgerät vorgenommen. Das Anzeige Gerät besitzt für jede Stromart eine eigene Skalenteilung.



Angeschlossen wird das Modul über drei Laschen, die unverwechselbar angebracht sind.



Das Modul für Gleich und Wechselstrom wird ebenfalls über drei Laschen an das Grundgerät angeschlossen.



Eine Besonderheit ist das Steckmodul für die alten Vor und Nebenwiderstände vom Modell Mavometer W / G, die weiterhin verwendet werden können.



Technische Daten:



Gleichspannung:                        0,3, 0,6, 1,2, 3, 6, 12, 30, 60, 120, n300, 600 Volt DC

Wechselspannung:                    1,2, 3, 6, 12, 30, 60, 120, 300, 600 Volt AC

Gleichstrom:                                 1,2, 3, 6, 12, 30, 60, 120, 300, 600, 1200, 3000 m Amp. DC

Wechselstrom:                             3, 6, 12, 30, 60, 120, 300, 600, 1500, 3000 m Amp. AC



Technische Beschreibung oder Details sind vom Gerät selbst erstellt


Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2

Im Bild 1 ist das Grundgerät mit Messwerk und Umschaltung für die jeweilige Stromart sowie drei Schraub Klemmen für die Laschen der Module.


Im Bild 2 ist das Modul zur Aufnahme der älteren Vor u. Nebenwiderstände vom Modell Mavometer.



Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 4

Im Bild 3 ist das Modul zur Messung vom Spannung AC / DC.


Im Bild 4 ist das Modul zur Messung von Strom AC / DC.
